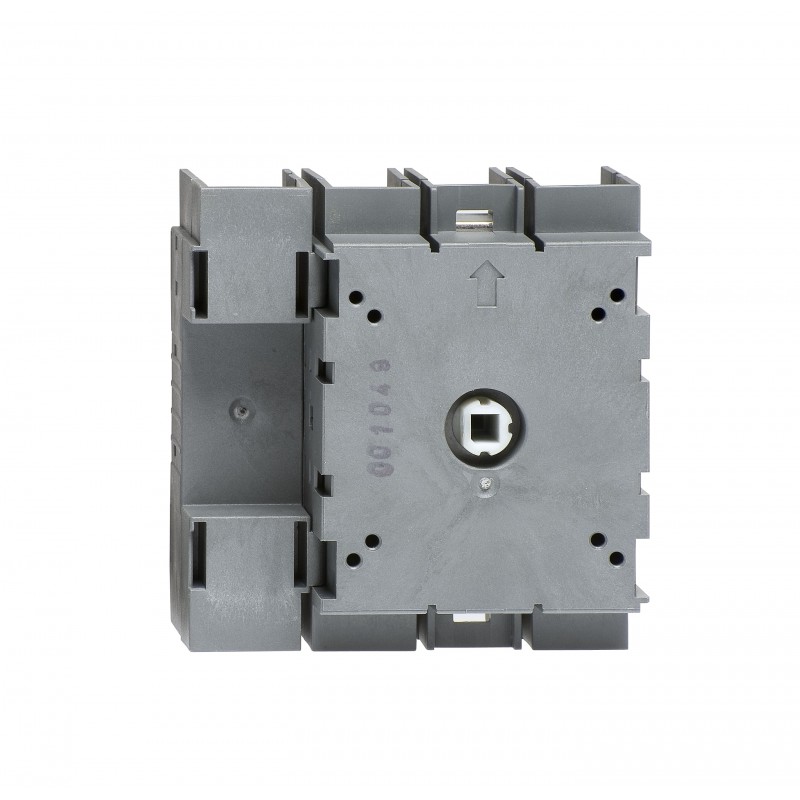

1SCA109444R1001 ABB OT60FT4N2 Trennschalter
1SCA109444R1001
ABB
OT60FT4N2 Trennschalter
Lasttrennschalter OT60FT4N2
OT60FT4N2 UL Lasttrennschalter OT60FT4N2 SWITCH-DISCONNECTOR
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 1SCC301280D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | No documentation needed |
| Montage- und Betriebsanleitung | 1SCC301060M0004 |
| Mechanische Zeichnungen | 1SCC301472F0001 |
| 1SCC301471F0001 | |
| OT100-125FT4N2.igs | |
| Umweltprodukterklärung - EPD | 1SCC301280D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 96.5 mm |
| Höhe (Netto-Abmessung) | 100 mm |
| Tiefe (Netto-Abmessung) | 66.5 mm |
| Nettogewicht | 0.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 109 mm |
| Länge Verpackungseinheit 1 | 112 mm |
| Höhe Verpackungseinheit 1 | 79 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.56 kg |
| EAN Verpackungseinheit 1 | 6417019426433 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 2.5 ... 25 mm² |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel 1x Cu 2.5…25 mm² |
| mehrdrähtig 1x Cu 2.5…25 mm² | |
| Schutzart | Front IP20 |
| Grifftyp | Griff und Welle nicht enthalten |
| Mechanische Lebensdauer | 20000 |
| Montageart | Door mounting |
| Anzahl Pole | 4P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.6 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 3.6 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6.2 N·m |
| Abisolierlänge | Hauptstromkreis 17-18 mm |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 60 A |
| Nennleistung UL/CSA | (110 … 120 V AC einphasig) 3 Hp |
| (240 V AC einphasig) 7.5 Hp | |
| (220 ... 240 V AC dreiphasig) 20 Hp | |
| (440 ... 480 V AC dreiphasig) 40 Hp | |
| (550 ... 600 V AC dreiphasig) 40 Hp | |
| Abisolierlänge | Hauptstromkreis 17-18 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Sechskant 4 |
| Anzugsdrehmoment | (nach IEC 60947-1) 6.2 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301335D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301010D0201 |
| UL Zertifikat | cULus certificate OT30-125 |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
