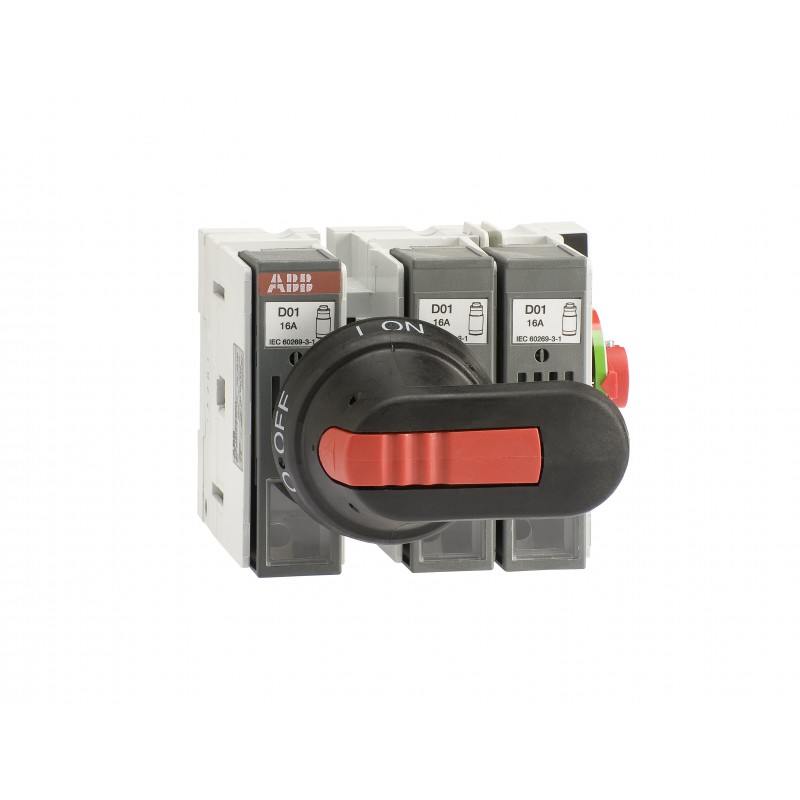

1SCA108646R1001 ABB Sicherungsschalter OS32FFS3014
1SCA108646R1001
ABB
Sicherungsschalter OS32FFS3014
Lasttrennschalter für Sicherungen 3-polig 32A ohne Griff und Welle
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 1SCC311204D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311030M0202 |
| Umweltprodukterklärung - EPD | 1SCC311204D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Litauen (LT) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 154 mm |
| Höhe (Netto-Abmessung) | 97 mm |
| Tiefe (Netto-Abmessung) | 120 mm |
| Nettogewicht | 0.7 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 130 mm |
| Länge Verpackungseinheit 1 | 234 mm |
| Höhe Verpackungseinheit 1 | 130 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.7 kg |
| EAN Verpackungseinheit 1 | 6417019419152 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 25 mm² |
| Anschlussmöglichkeit | mehrdrähtig 0.75 … 10 mm² |
| flexibel 0.75 … 10 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 32 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 32 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | 14x51 |
| Sicherungsart | NFC |
| Grifftyp | Griff und Welle nicht enthalten |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | seitliche Bedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 32 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 Kiloampere rms |
| Empfohlener Schraubendreher | Hauptstromkreis Steckplatz |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 30 (Rechtsseitig) |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 2 N·m |
| Abisolierlänge | Hauptstromkreis 12...14 mm |
| Hauptstromkreis 0.47…0.55 in | |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 12...14 mm |
| Hauptstromkreis 0.47…0.55 in | |
| Empfohlener Schraubendreher | Hauptstromkreis Steckplatz |
| Anzugsdrehmoment | 2 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC311129D2702 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 32 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 22 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 1 kA |
| Geeignet für Sicherungseinsätze (EF006692) | 14x51 mm |
| Polzahl (EF001391) | 3 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | kurzer Drehgriff |
| Position des Betätigungselements (EF009410) | rechts |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
