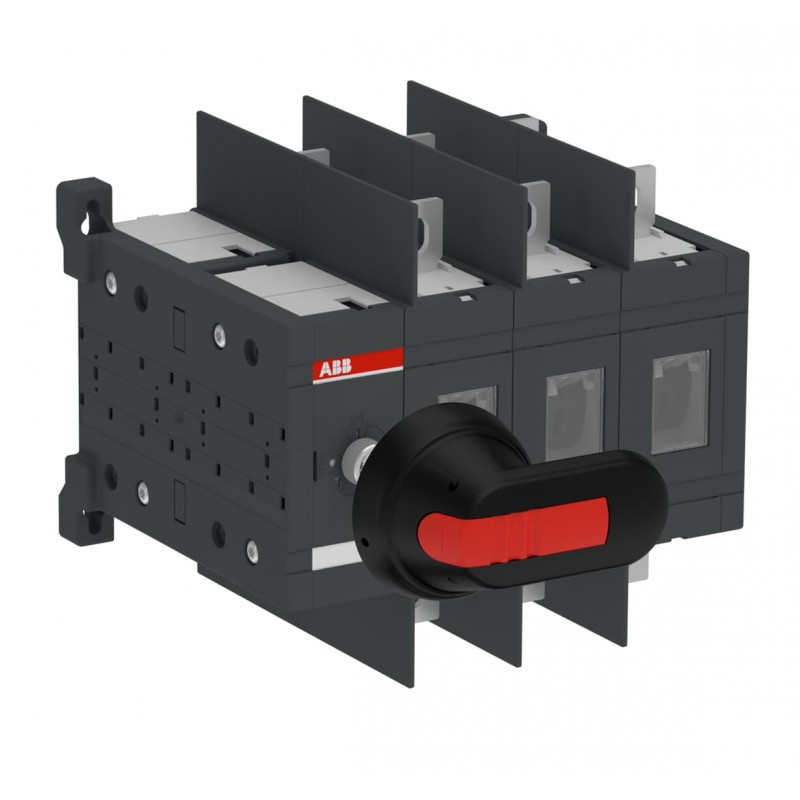

1SCA107465R1001 ABB OT200U03DP Trennschalter
1SCA107465R1001
ABB
OT200U03DP Trennschalter
Doppel-Lasttrennschalter 3-polig 200 A, mit Griff und Welle UL Variante
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301265D0201 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301075F0204 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301265D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 194 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 159.5 mm |
| Nettogewicht | 3.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 186 mm |
| Länge Verpackungseinheit 1 | 300 mm |
| Höhe Verpackungseinheit 1 | 185 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.7 kg |
| EAN Verpackungseinheit 1 | 6417019409559 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP00 |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Anschlussart | Kabelschuhklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 22.6 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 200 A |
| Anzugsdrehmoment | (nach IEC 60947-1) 22.6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| UL Zertifikat | cULus certificate OT200-400 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
