ABBHandschalter 1SCA105074R1001 ABB Trennschalter OT30FT3

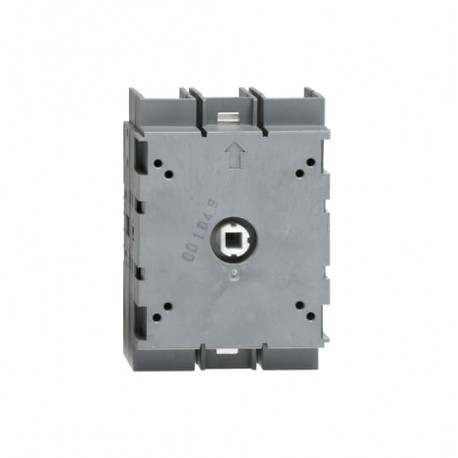

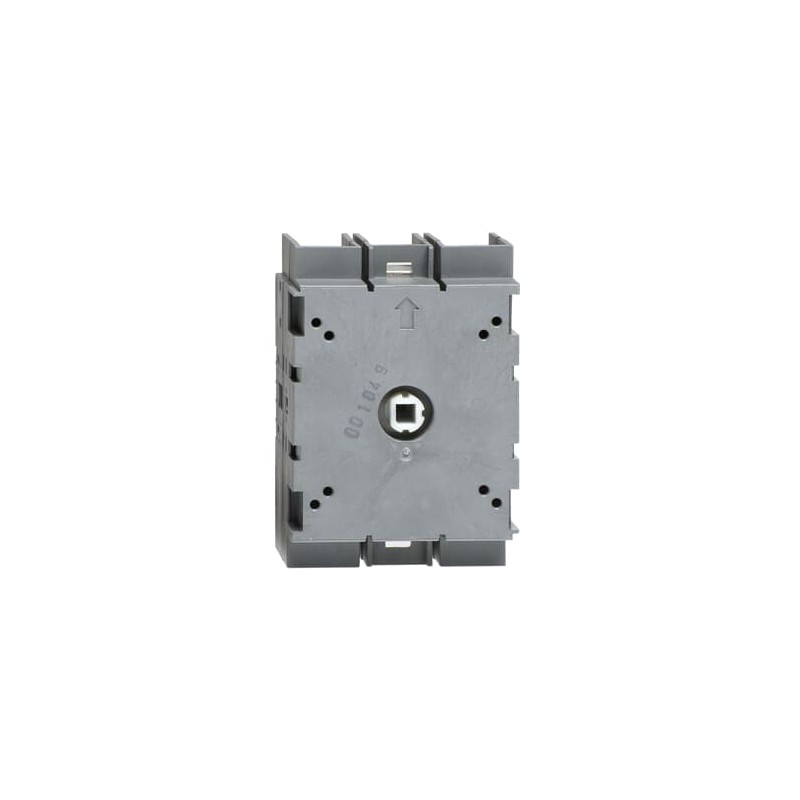

ABB 1SCA105074R1001 1SCA105074R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA105074R1001 ABB Trennschalter OT30FT3

Artikel-Nr.: 1SCA105074R1001

Hersteller: ABB

Beschreibung:

Trennschalter OT30FT3
Lasttrennschalter 3-polig 30 A, ohne Griff und Welle

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 76,21 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
Umweltinformationen1SCC301183D0201
Umweltprodukterklärung - EPD1SCC301280D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301057M0007
Mechanische Zeichnungen1SCC301470F0001
1SCC301469F0001
OT125FT3.igs
Umweltprodukterklärung - EPD1SCC301280D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC301183D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)70 mm
Höhe (Netto-Abmessung)100 mm
Tiefe (Netto-Abmessung)66.5 mm
Nettogewicht0.42 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1102 mm
Länge Verpackungseinheit 171 mm
Höhe Verpackungseinheit 176 mm
Bruttogewicht Verpackungseinheit 10.44 kg
EAN Verpackungseinheit 16417019392042
Technische Daten
KabelquerschnittKupfer 2.5 ... 25 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel 1x Cu 2.5…25 mm²
mehrdrähtig 1x Cu 2.5…25 mm²
SchutzartFront IP20
PhasenabstandStandard
GrifftypGriff und Welle nicht enthalten
Mechanische Lebensdauer20000
MontageartTürbefestigung
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 0.7 W
Bedingter Bemessungskurzschlussstrom (Inc)(125 A Sicherung, 415 V) 50 kA
(125 A Sicherung, 690 V) 10 kA
(63 A Sicherung, 690 V) 50 kA
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 18.5 kW
(500 V) 22 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
Besondere Funktionen-
NormenIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Schalter-BetriebsmechanismusMechanismus auf der Oberseite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6.2 N·m
AbisolierlängeHauptstromkreis 17-18 mm
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V
Bemessungsstromstärke, UL/CSA30 A
Nennleistung UL/CSA(110 … 120 V AC einphasig) 2 Hp
(240 V AC einphasig) 5 Hp
(220 ... 240 V AC dreiphasig) 10 Hp
(440 ... 480 V AC dreiphasig) 20 Hp
(550 ... 600 V AC dreiphasig) 30 Hp
AbisolierlängeHauptstromkreis 17-18 mm
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
Anzugsdrehmoment(nach IEC 60947-1) 6.2 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301335D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301010D0201
UL ZertifikatcULus certificate OT30-125
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
IDEA Granular Category Code (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Schweden)3171943

ETIM for 1SCA105074R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert750 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert40 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert40 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert2.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert18.5 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert18.5 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert50 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
