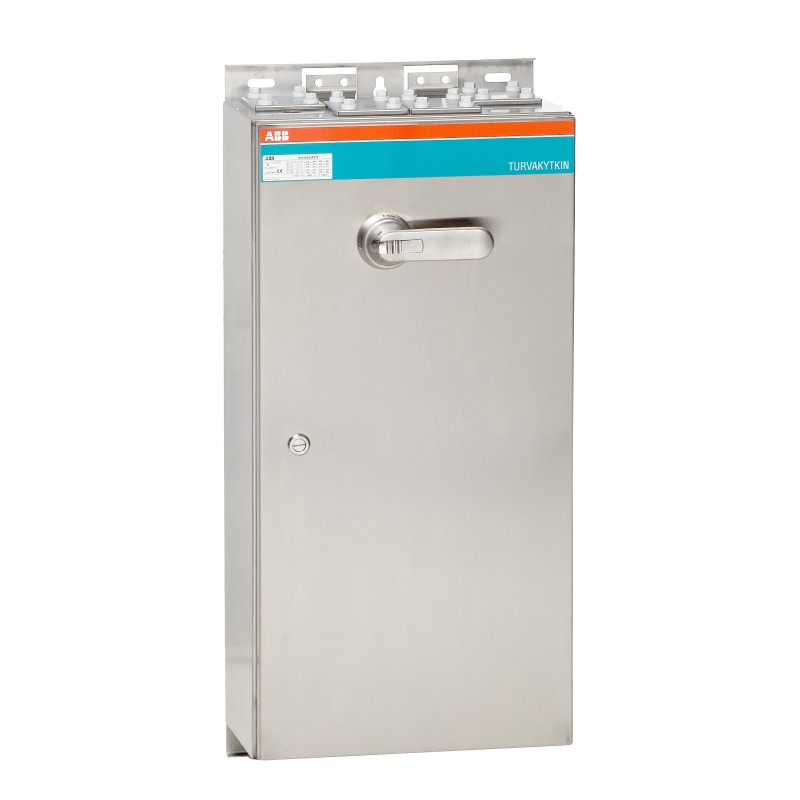

ABB 1SCA102317R1001 1SCA102317R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA102317R1001 ABB Boxtrennschalter OT315ESUR3TZ

Artikel-Nr.: 1SCA102317R1001

Hersteller: ABB

Beschreibung:

Boxtrennschalter OT315ESUR3TZ
OT315ESUR3TZ Sicherheitsschalter 3-polig 160 kW 400V m. Edelstahlgriff Edelstahlgeh. IP65 Einf. oben u. unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 5.508,03 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Information1SCC340075D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340008M0004
Mechanische ZeichnungenOTRK804023PBL4R.stp
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)800 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht32.75 kg
Technische Daten
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 160 kW
(500 V) 200 kW
(690 V) 250 kW
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 315 A
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Bedingter Bemessungskurzschlussstrom (Inc)61.5 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Verschmutzungsgrad3
GrifffarbeEdelstahl
GrifftypPistolengriff
NormenIEC 60947-1, -3
Besondere FunktionenEMC
Anzahl Pole3
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 10 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Empfohlener SchraubendreherHauptstromkreis M10
Position der Kabeleinführungunten/unten
Kabeldurchführungen pro SeiteBlank / 4xring-flange+ø25.5mm
Schutzart(nach IEC 60529) IP65
StoßfestigkeitsgradGehäuse IK09
GehäusematerialEdelstahl
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
AnzugsdrehmomentHauptstromkreis 44 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M10
AnzugsdrehmomentHauptstromkreis 44 N·m
Umgebungsbedingungen
RoHS Statusnach EU Richtlinie 2011/65/EC
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
REACH Erklärung1SCC340076D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1910 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 134.9 kg
EAN Verpackungseinheit 16417019371061
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt (Großgeräte)
E-Nummer (Finnland)3642117
E-Nummer (Schweden)3135035

ETIM for 1SCA102317R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertJa
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert315 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert160 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert160 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Bodenmontage (EF025108)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertgrau
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertsonstige
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameMit vormontierter Verkabelung (EF016444)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert400 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert800 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert230 mm

DATASHEET - PDF
