ABBHandschalter 1SCA100764R1001 ABB Trennschalter OT1250E04W8P

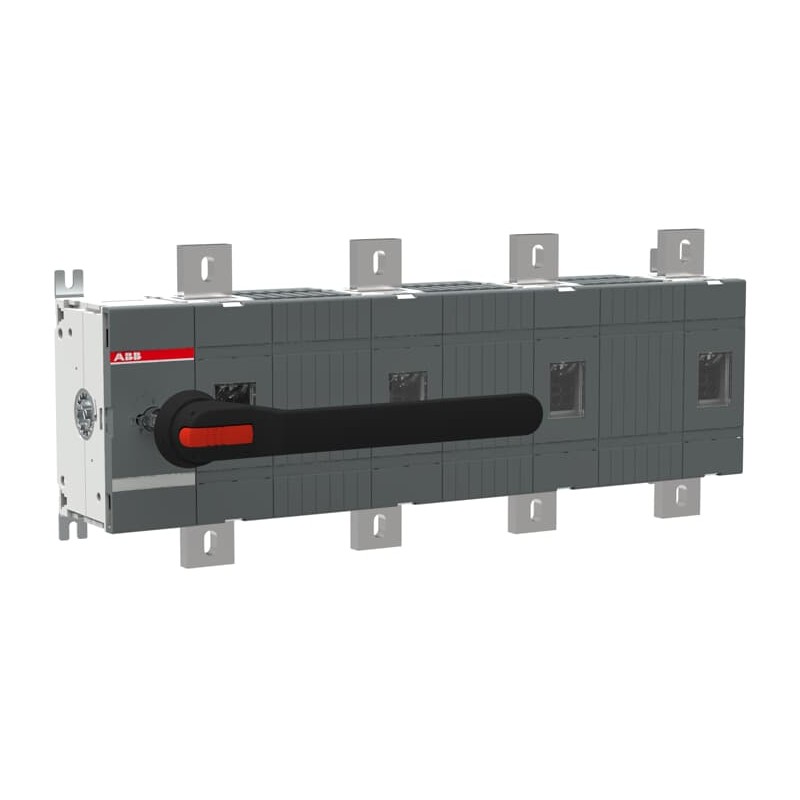

ABB 1SCA100764R1001 1SCA100764R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

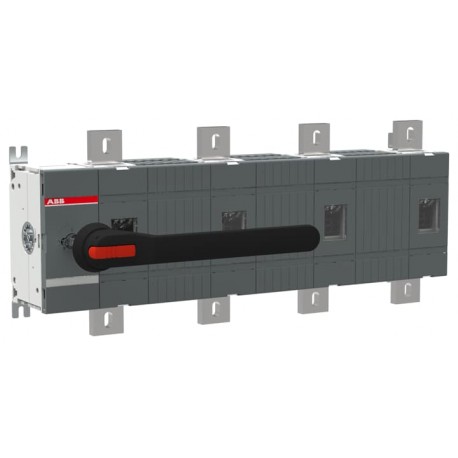

1SCA100764R1001 ABB Trennschalter OT1250E04W8P

Artikel-Nr.: 1SCA100764R1001

Hersteller: ABB

Beschreibung:

Trennschalter OT1250E04W8P
Lasttrennschalter 4-polig 1250 A, mit Griff und Welle mit großem Phasenabstand 185 mm

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.512,15 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301120M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung - EPD1SCC301300D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301047M0213
Mechanische Zeichnungen1SCC301929F0001
1SCC301928F0001
OT1250E04W8.igs
Umweltprodukterklärung - EPD1SCC301300D0201
Umgebungsbedingungen
SchutzartFront IP00
Umweltinformationen1SCC301149D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)544.5 mm
Höhe (Netto-Abmessung)306 mm
Tiefe (Netto-Abmessung)145.5 mm
Nettogewicht25.6 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1400 mm
Länge Verpackungseinheit 1748 mm
Höhe Verpackungseinheit 1170 mm
Bruttogewicht Verpackungseinheit 127 kg
EAN Verpackungseinheit 16417019357614
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 1250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 1250 A
SchutzartFront IP00
PhasenabstandPhasenabstand 185 mm
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer6000
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 29 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Bemessungsbetriebsleistung AC-23A (Pe)(400 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 92 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
Besondere FunktionenMit großem Phasenabstand 140 mm
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartKabelschuhklemme
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301338D0201
Konformitätserklärung - CE1SCC301155D2704
DNV GL Zertifikat1SCC301184D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA100764R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert1250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert1250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert1250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert50 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert710 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert710 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
