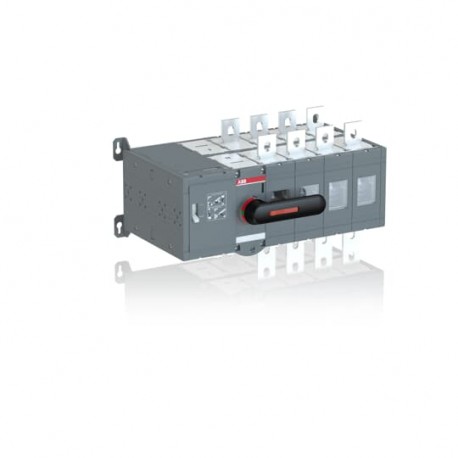

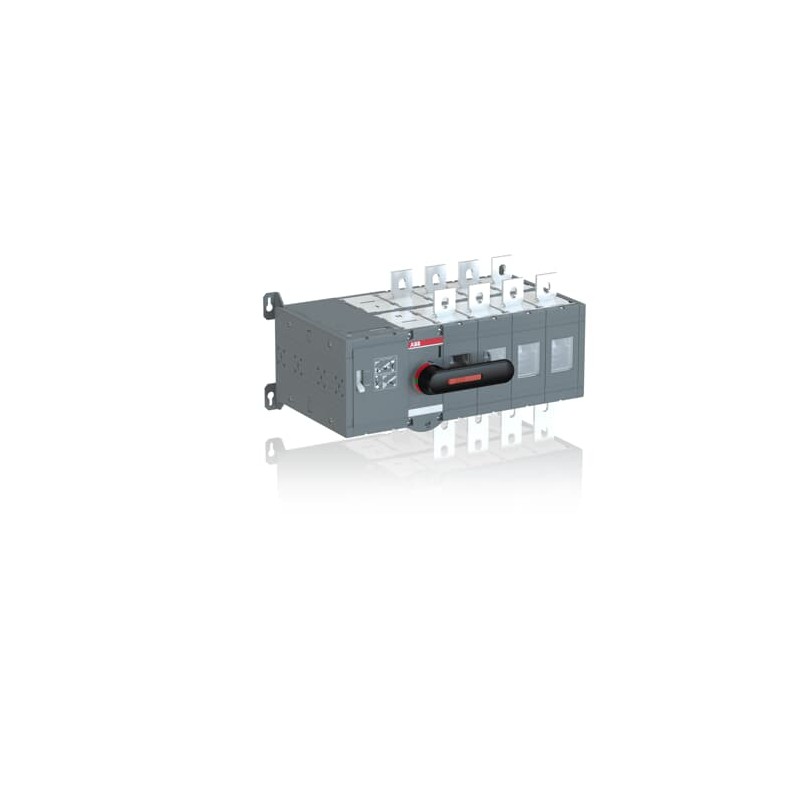

1SCA022873R1810 ABB Int. Motorkommutator OTM630E4CM110V
1SCA022873R1810
ABB
Int. Motorkommutator OTM630E4CM110V
Lastumschalter mit Motor 4-polig 630 A, mit Griff für manuellen Betrieb Motorspannung Ue 110-125V AC/DC/I-0-II
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC303059M0201 |
| Umweltinformationen | 1SCC303036D0202 |
| Umweltprodukterklärung - EPD | 1SCC303100D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC303002M0204 |
| Umweltprodukterklärung - EPD | 1SCC303100D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC303036D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 476 mm |
| 18.74 in | |
| Höhe (Netto-Abmessung) | 250 mm |
| 9.84 in | |
| Tiefe (Netto-Abmessung) | 299 mm |
| 11.77 in | |
| Nettogewicht | 25 kg |
| 55.12 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 box |
| Breite Verpackungseinheit 1 | 310 mm |
| Länge Verpackungseinheit 1 | 560 mm |
| Höhe Verpackungseinheit 1 | 330 mm |
| Bruttogewicht Verpackungseinheit 1 | 25.19 kg |
| EAN Verpackungseinheit 1 | 6417019339696 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 630 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 630 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | direkt montierter Griff |
| Motorbetriebsspannung | 110 ... 125 V AC/DC |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 25 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 630 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 630 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 355 kW |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 Kiloampere rms |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 50 ... 75 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 50 ... 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC303033D2702 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3641763 |
