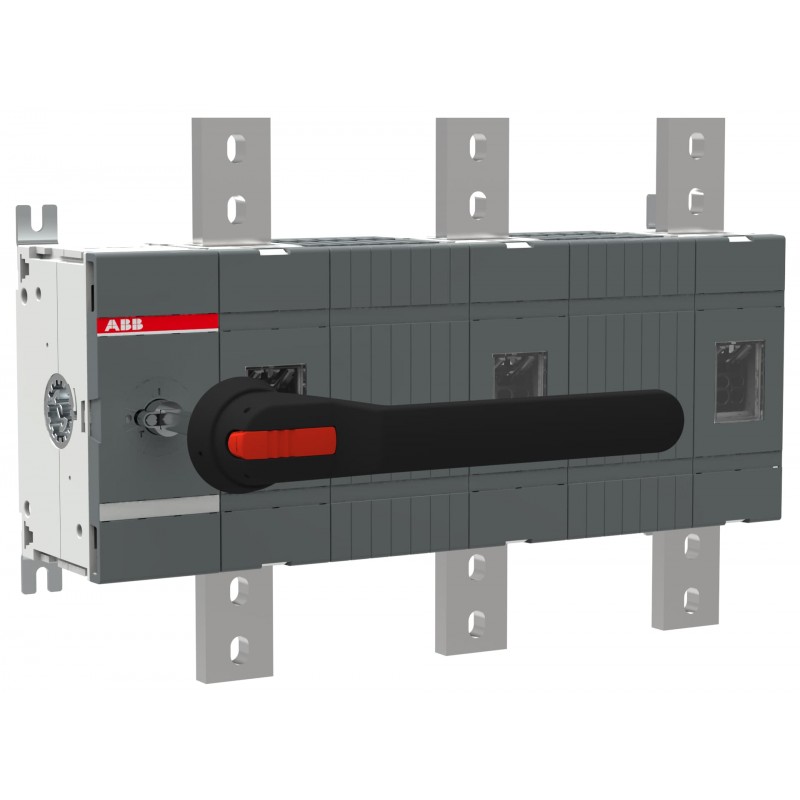

1SCA022871R8970 ABB Trennschalter OT1600E03W8P
1SCA022871R8970
ABB
Trennschalter OT1600E03W8P
Lasttrennschalter 3-polig 1600 A, mit Griff und Welle mit großem Phasenabstand
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301120M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301047M0213 |
| Mechanische Zeichnungen | 1SCC301933F0001 |
| 1SCC301932F0001 | |
| OT1600E03W8.igs | |
| Umweltprodukterklärung - EPD | 1SCC301300D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 544.5 mm |
| Höhe (Netto-Abmessung) | 372 mm |
| Tiefe (Netto-Abmessung) | 167 mm |
| Nettogewicht | 20.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 407 mm |
| 16 in | |
| Länge Verpackungseinheit 1 | 619 mm |
| 24.4 in | |
| Höhe Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Bruttogewicht Verpackungseinheit 1 | 22.34 kg |
| 49.3 lb | |
| EAN Verpackungseinheit 1 | 6417019338736 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 1600 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 1600 A |
| Schutzart | Front IP00 |
| Phasenabstand | Phasenabstand 185 mm |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 6000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 48 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (1250 A Sicherung, 415 V) 80 kA |
| (1250 A Sicherung, 500 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (400 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 110 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Besondere Funktionen | Mit großem Phasenabstand 140 mm |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 03 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 50 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 50 … 75 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 50 … 75 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301338D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301155D2704 |
| DNV GL Zertifikat | 1SCC301184D0203 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661766 |
