ABBHandschalter 1SCA022871R7310 ABB Trennschalter OT1000E03W4P

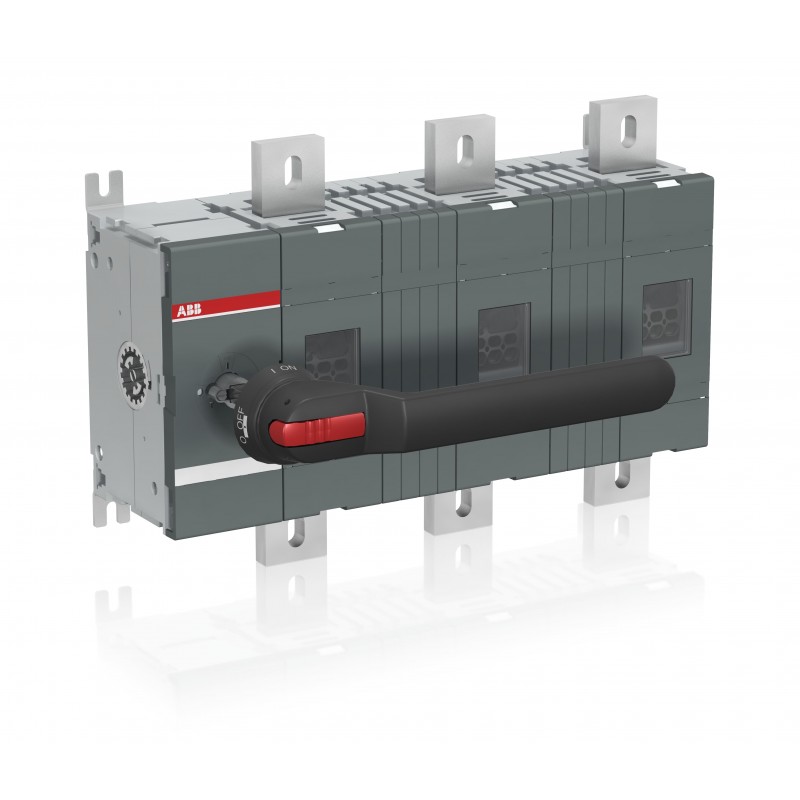

ABB 1SCA022871R7310 1SCA022871R7310 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022871R7310 ABB Trennschalter OT1000E03W4P

Artikel-Nr.: 1SCA022871R7310

Hersteller: ABB

Beschreibung:

Trennschalter OT1000E03W4P
OT1000E03W4P Lasttrennschalter 3-polig 1000A m. Griff u. Welle m. großem Phasenabstand

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.126,85 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer1SCC301120M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung – EPD1SCC301300D0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Öko Transparenz
Umweltprodukterklärung – EPD1SCC301300D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301047M0213
Mechanische Zeichnungen1SCC301909F0001
1SCC301908F0001
OT1250E03W4.igs
Umweltprodukterklärung – EPD1SCC301300D0201
Anweisungen zur Produktlebensdauer1SCC301120M0201
Abmessungen
Breite (Netto-Abmessung)454.5 mm
Höhe (Netto-Abmessung)306 mm
Tiefe (Netto-Abmessung)167 mm
Nettogewicht17.8 kg
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
(1000 V) 1000 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Bemessungsbetriebsleistung AC-23A (Pe)(400 ... 415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 1000 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 1000 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 110 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
Bedingter Bemessungskurzschlussstrom (Inc)(1250 A Sicherung, 415 V) 80 kA
(1250 A Sicherung, 500 V) 100 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 19 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
PhasenabstandPhasenabstand 140 mm
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Betriebsartfrontbetätigt
NormenIEC 60947-3
Besondere FunktionenMit großem Phasenabstand 140 mm
MontageartBodenmontage
Anzahl Pole3
SchutzartFront IP00
AnschlussartKabelschuhklemme
Klemmenbreite50 mm
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Mechanische Lebensdauer6000
Verschlussartabschließbar
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 50 … 75 N·m
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Umweltinformationen1SCC301149D0202
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Zertifikate und Deklarationen
A2L Certificate – IEC1SCC301338D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301155D2704
DNV GL Zertifikat1SCC301184D0203
REACH Erklärung1SCC011021D0201
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1400 mm
Länge Verpackungseinheit 1613 mm
Höhe Verpackungseinheit 1170 mm
Bruttogewicht Verpackungseinheit 119.6 kg
EAN Verpackungseinheit 16417019338569
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3661608

ETIM for 1SCA022871R7310 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert1000 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert1000 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert1000 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert50 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert560 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert560 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
