ABBHandschalter 1SCA022870R0330 ABB OT250ES40 Trennschalter

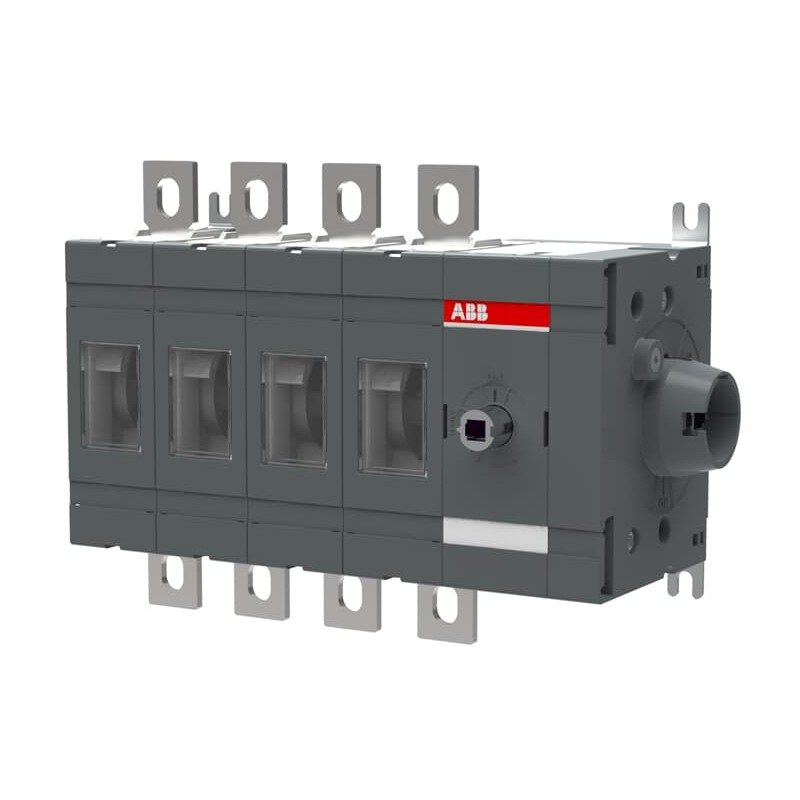

ABB 1SCA022870R0330 1SCA022870R0330 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

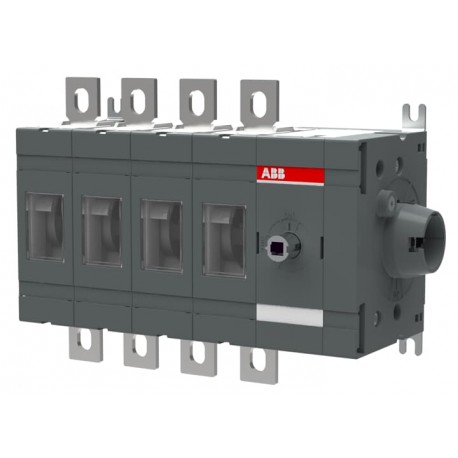

1SCA022870R0330 ABB OT250ES40 Trennschalter

Artikel-Nr.: 1SCA022870R0330

Hersteller: ABB

Beschreibung:

OT250ES40 Trennschalter
Schaltertrennschalter OT250ES40
OT250ES40 SWITCH-DISCONNECTOR

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 295,66 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301117M0201
Umweltinformationen1SCC301265D0201
Umweltprodukterklärung - EPD1SCC301282D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301068M0204
Mechanische Zeichnungen1SCC301658F0001
1SCC301657F0001
OT200ES40.igs
Umweltprodukterklärung - EPD1SCC301282D0201
Umgebungsbedingungen
SchutzartFront IP00
Umweltinformationen1SCC301265D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)217 mm
Höhe (Netto-Abmessung)150 mm
Tiefe (Netto-Abmessung)82 mm
Nettogewicht1.9 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1170 mm
6.7 in
Länge Verpackungseinheit 1250 mm
9.8 in
Höhe Verpackungseinheit 1155 mm
6.1 in
Bruttogewicht Verpackungseinheit 12.1 kg
4.6 lb
EAN Verpackungseinheit 16417019337319
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
SchutzartFront IP00
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
GrifftypGriff und Welle nicht enthalten
Mechanische Lebensdauer20000
MontageartBodenmontage
Anzahl Pole4P
Betriebsartseitliche Bedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Besondere FunktionenNo
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
40 (Rechtsseitig)
AnschlussartKabelschuhklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301337D0201
Konformitätserklärung - CE1SCC301131D2705
DNV GL Zertifikat1SCC301174D0204
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022870R0330 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert145 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert145 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
