ABBHandschalter 1SCA022846R1670 ABB Motorschalter OTM250E4CM24D

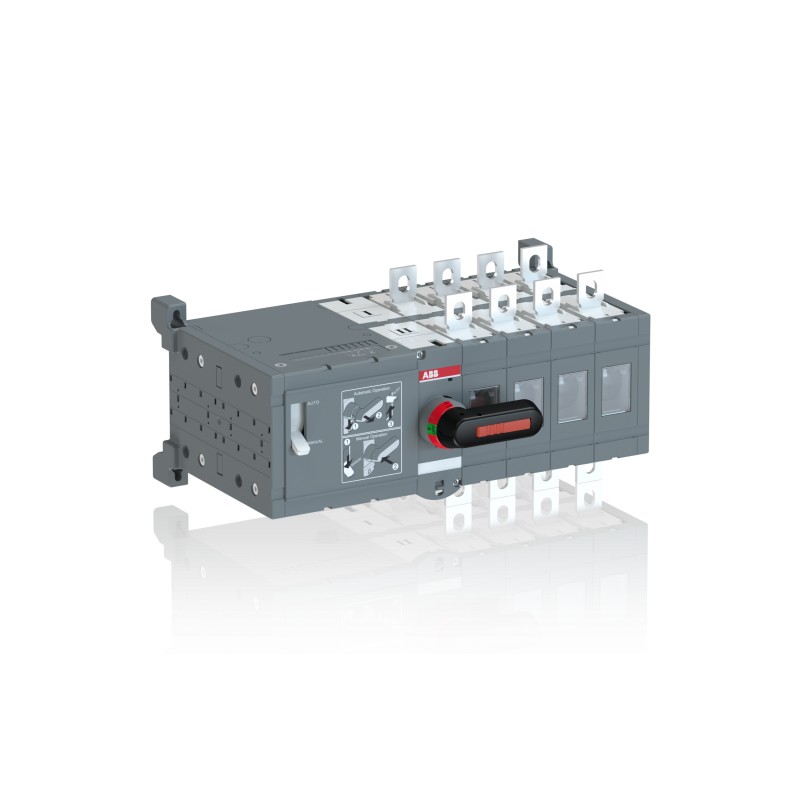

ABB 1SCA022846R1670 1SCA022846R1670 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022846R1670 ABB Motorschalter OTM250E4CM24D

Artikel-Nr.: 1SCA022846R1670

Hersteller: ABB

Beschreibung:

Motorschalter OTM250E4CM24D
Lastumschalter mit Motor 4-polig 250 A, mit Griff für manuellen Betrieb Motorspannung Ue 24V DC/I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.468,58 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303057M0201
Umweltinformationen1SCC303036D0202
Umweltprodukterklärung - EPD1SCC303095D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303002M0206
Umweltprodukterklärung - EPD1SCC303095D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303036D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)307 mm
12.09 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)197 mm
7.76 in
Nettogewicht5 kg
11.02 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1212 mm
Länge Verpackungseinheit 1389 mm
Höhe Verpackungseinheit 1219 mm
Bruttogewicht Verpackungseinheit 16.4 kg
EAN Verpackungseinheit 16417019296845
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypdirekt montierter Griff
Motorbetriebsspannung24 V DC
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 140 kW
(500 V) 170 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303031D2702
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641739

ETIM for 1SCA022846R1670 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert140 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert140 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertJa
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
