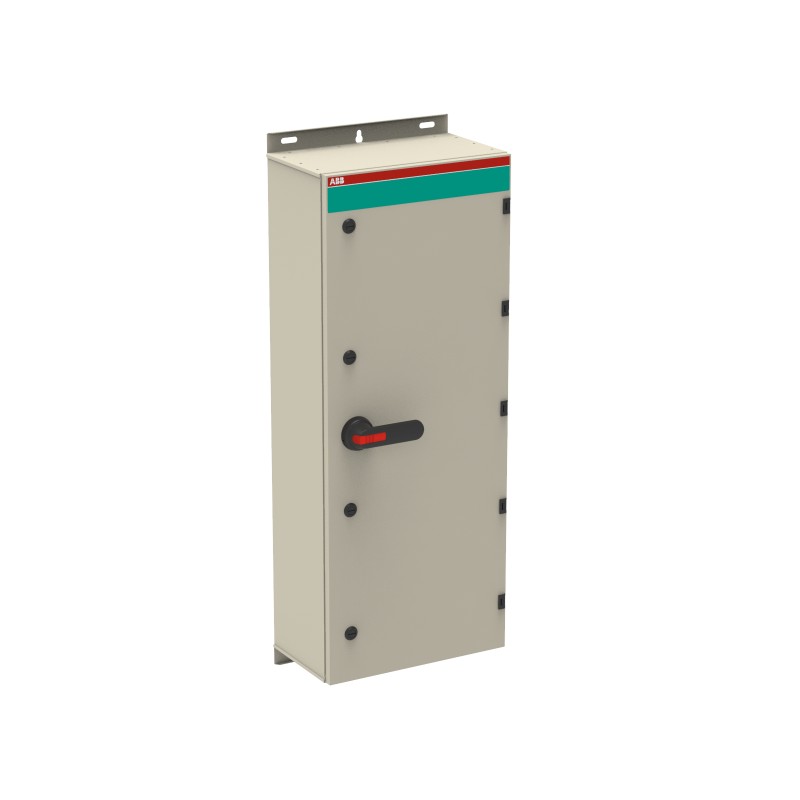

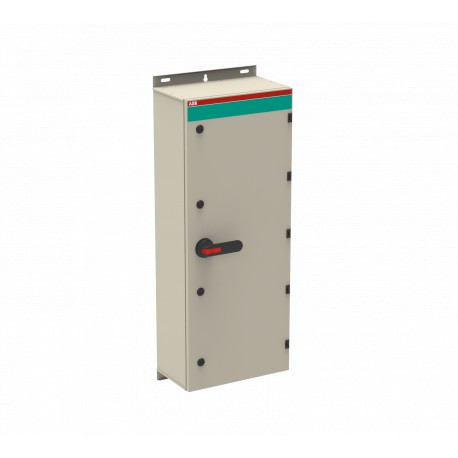

1SCA022830R4570 ABB Boxed Trennschalter OT800KLUU4BZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022830R4570 ABB Boxed Trennschalter OT800KLUU4BZ

1SCA022830R4570

ABB

Boxed Trennschalter OT800KLUU4BZ

Gekaps. Lastsch. OT800KLUU4BZ

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $2,075.34
Stückpreis: $2,075.34
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPc674d30a-5f33-4346-90a4-bd4109b61c36 Finnland (FI)
Vereinfachtes SCIPff30522a-e4f3-4440-8a24-d968f3861f70 Italien (IT)
bb072ddf-07a0-4de1-8eb4-c7546207f84b Polen (PL)
6cb222ba-adb2-42c9-b3c0-f4ca2783145f Deutschland (DE)
125818e3-8a12-4990-b72e-60ca74cf8053 Belgien (BE)
b41e31e7-1a28-463b-82e1-a3df05e08831 Norwegen (NO)
3b126737-8435-468e-a0c2-65c50126ffef Dänemark (DK)
28d656fe-16ac-48f2-8931-3dce7af6b2d5 Deutschland (DE)
38b9b1fe-9b44-4838-86ea-cd7d6646ca77 Kroatien (CR)
e8bdd492-3e7c-46b4-a5b7-350c1355a78c Deutschland (DE)
da14bb15-5d22-4261-853e-d98c4e5cc590 Belgien (BE)
b3bc0171-2c1e-40bb-9aab-9cd6171712c6 Spanien (ES)
c929ceb9-b9cf-414d-bb05-6bad708fc065 Ungarn (HU)
0d16f4b1-5f17-44aa-979c-67570e377e96 Frankreich (FR)
cd69f208-75bb-453d-b123-b822e7fe4a74 Deutschland (DE)
85c44dbe-4fb6-462a-9b56-1e5329fd8a43 Deutschland (DE)
0d6085f8-3127-4944-a7f7-a877725fac73 Schweden (SE)
1ef4e41e-1b52-476f-b9ac-64e150303217 Frankreich (FR)
ad52f4e8-fc1d-4f55-873d-6bd24e460542 Polen (PL)
d98d4af3-6ee1-4791-b275-fc21851a8225 Schweden (SE)
f1481cac-d137-4ebd-805c-8d9206652c2c Bulgarien (BG)
d291c213-304e-4c2a-974e-2368ea1009c1 Griechenland (GR)
67a6547d-e309-4128-aff9-a0cb6a4c4052 Ungarn (HU)
2f93bde6-2dd4-4cdd-b8f7-2220406c2791 Portugal (PT)
0c701f62-a9fd-4ff3-bd1e-cf7e7e06052b Niederlande (NL)
783474e9-78a3-4c80-a8ef-49ea36ea3796 Estland (EE)
c6c88fc2-177c-4af0-b140-0e3d04ecf70c Tschechische Republik (CZ)
a9a3eebf-c75f-496d-ac1c-0af5082e4774 Polen (PL)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM104023PBL.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)1000 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht28.85 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 11110 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 131.3 kg
EAN Verpackungseinheit 16417019287317
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro SeiteBlank /Blank
FarbeRAL7032
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 12 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 720 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte0 S, 0 Ö
Neutralleitertypschaltbarer Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Pole4P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 40 W
Bedingter Bemessungskurzschlussstrom (Inc)90 kA
Bemessungsstoßspannungsfestigkeit (Uimp)20 kV
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 720 A
(690 V) 720 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 400 kW
(500 V) 500 kW
(690 V) 710 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 80 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 kA
Empfohlener SchraubendreherHauptstromkreis M12
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 75 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M12
AnzugsdrehmomentHauptstromkreis 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340029D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
