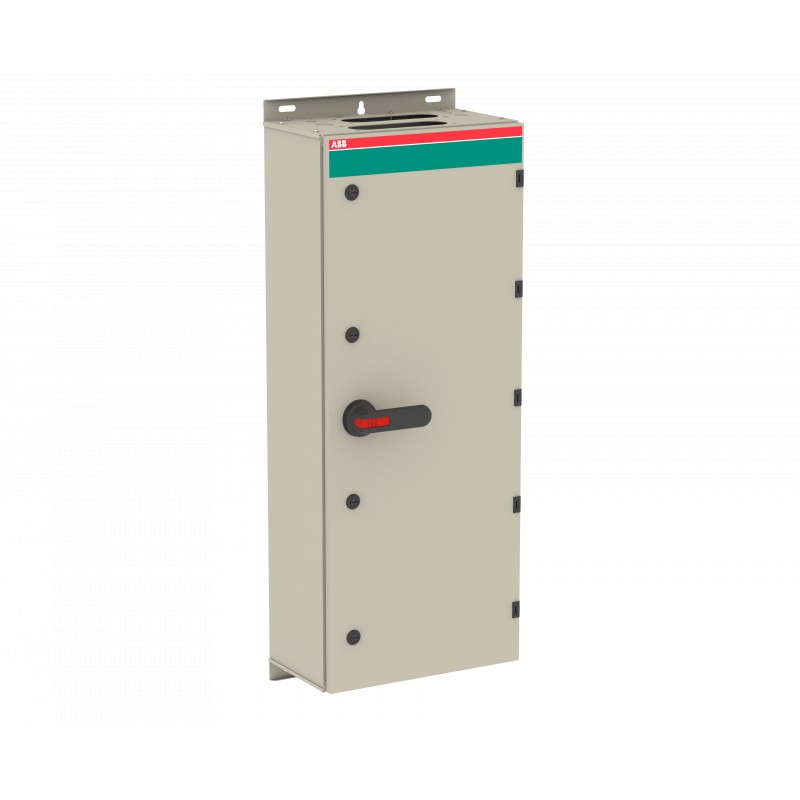

1SCA022828R0700 ABB Boxed Trennschalter OT800ELCC3TZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022828R0700 ABB Boxed Trennschalter OT800ELCC3TZ

1SCA022828R0700

ABB

Boxed Trennschalter OT800ELCC3TZ

Sicherheitsschalter im Stahlblechgehäuse 3-polig 400 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,882.13
Stückpreis: $1,882.13
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP015379b5-8d7d-47ac-bae4-1d69dc763810 Finnland (FI)
Vereinfachtes SCIPe74f227c-f1f8-4f81-b514-1d6f79246415 Deutschland (DE)
8ed66ae8-01b8-440c-8752-30fb18c853ad Deutschland (DE)
18193631-27d0-432e-8f0a-08fefd4492b5 Belgien (BE)
1abc9493-ef1d-43ba-8a00-8ccd21e1dea5 Frankreich (FR)
e09f0cc3-8147-4375-b5d7-caf00cb4ef3e Deutschland (DE)
4ea48930-4c23-4ecc-9821-9f5a2b554a9b Dänemark (DK)
95199191-ef63-44a5-88d2-d880f7f0a996 Estland (EE)
21369755-66d5-4472-a599-74c1acee6772 Deutschland (DE)
485368ed-0b17-4225-b2cf-6b4c36aeab8a Deutschland (DE)
4bafa168-f578-4715-8061-7db2eb2a3143 Schweden (SE)
f1167c23-9f64-4e47-9eee-34010e480dd9 Schweden (SE)
b3cc91ef-ba3e-422e-8d7c-cd71c9baadbf Bulgarien (BG)
33a6988f-1ccb-4730-94ac-c0c548227df3 Frankreich (FR)
0ad6a22b-ceb4-4285-9372-be658041a3de Polen (PL)
7ea9817d-9278-44c1-8bec-fa3f282963a2 Polen (PL)
ce685ad8-2330-4e99-b897-411cfe5ca3f9 Spanien (ES)
9f3c4924-91cc-4d82-af63-6ab5b38addc0 Norwegen (NO)
1ed4f1dc-9f37-4f0c-b269-d49ffdba5524 Belgien (BE)
4755c587-b49d-46a3-9e46-975f583bdf23 Tschechische Republik (CZ)
2aa18f69-c7ef-4ba6-b090-c08495eff285 Kroatien (CR)
bc13fbcd-5a34-4bc2-8708-96abbb716946 Portugal (PT)
011bdd07-a69d-4d85-8502-7af1a1268cbd Griechenland (GR)
6bf3d89d-0b89-4041-a426-f0f35bbd5342 Italien (IT)
a18ef458-832d-4343-aed9-c950765a3d1b Ungarn (HU)
37f35b37-1905-4969-bfa1-cdda03dda226 Polen (PL)
ee8e070b-012d-4235-8ea5-8d8b03e113a0 Niederlande (NL)
36b9131c-4c97-4718-820d-f0c0e5c11dd3 Ungarn (HU)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM104023P2C.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)1000 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht29.35 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 11110 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 131.8 kg
EAN Verpackungseinheit 16417019285429
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 12 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 720 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 40 W
Bedingter Bemessungskurzschlussstrom (Inc)90 kA
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 400 kW
(500 V) 500 kW
(690 V) 710 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 80 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 kA
Empfohlener SchraubendreherHauptstromkreis M12
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 75 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M12
AnzugsdrehmomentHauptstromkreis 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340042D2703
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642504
E-Nummer (Schweden)3140615
