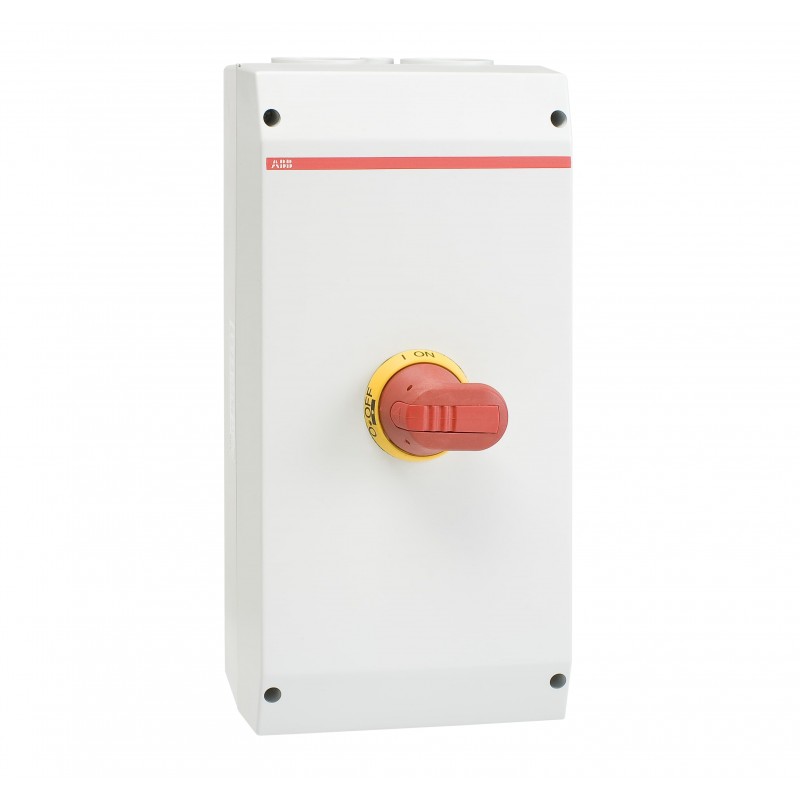

1SCA022812R4080 ABB Dosen-Trennschalter OTP90A6M Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022812R4080 ABB Dosen-Trennschalter OTP90A6M

1SCA022812R4080

ABB

Dosen-Trennschalter OTP90A6M

Boxed Trennschalter OTP90A6M

Sicherheitsschalter im Kunststoffgehäuse 6-polig 45 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten

Mehr Infos


Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP57f94368-24ae-4e4b-8547-a1f2e2bc92a5 Finnland (FI)
Vereinfachtes SCIPb85157b8-efc5-4540-8687-df0da550abf4 Deutschland (DE)
f8c3953e-747d-4054-a280-6023cf477aa7 Belgien (BE)
478fb6c9-c9f5-4495-9935-ed54b433bcae Deutschland (DE)
1af71adc-ae12-4880-9874-8fdc9b920125 Dänemark (DK)
d24fe1dc-67bb-4b27-aaaf-2c59c43e11a7 Norwegen (NO)
d439b8c3-93fd-4b84-b51a-eaeed5649a9a Deutschland (DE)
33c81e68-4d7f-43b4-889c-e6df962637d1 Kroatien (CR)
af85dbf9-fbfa-4f7a-a92c-7b5aeb3b540f Polen (PL)
bb967c26-a7ee-40e0-80d6-7bf96db9ca99 Ungarn (HU)
a19d2f3b-dde5-4d8d-baac-b16d0895fd00 Belgien (BE)
edfaab45-5b08-4a65-8264-77dea2755b6d Spanien (ES)
044e1fdd-8566-41f8-947a-df1a981fa31d Italien (IT)
54ff92ef-80b7-4f99-8eb4-2ad8785d3a36 Schweden (SE)
47736ff7-1ea2-46d0-bf56-1d1efd9931e1 Frankreich (FR)
407265e4-7680-4b3d-a6f1-9fffcc3dd50d Niederlande (NL)
9f73ad25-366e-404b-a208-a0f593250c75 Polen (PL)
161da807-dfd7-46dc-ae4c-07005a627184 Schweden (SE)
0dcf0af7-748b-4537-96c8-a130401601fd Polen (PL)
a34d4814-15b4-43b3-a6f0-c29ba6eb62d4 Bulgarien (BG)
78763dd2-8c82-4c35-980a-7f70e706ec55 Portugal (PT)
96393167-d05b-4e3e-808e-74c64cdf4fb9 Griechenland (GR)
dd9bd7d6-4f17-42ef-b709-88a37273bdfc Estland (EE)
c34f7de6-b480-4229-9082-ccf58a7094ec Ungarn (HU)
8b457a9e-c016-4fcd-8bf9-f9708dcc2662 Tschechische Republik (CZ)
a3b5033b-c96e-48dd-ac7d-79a7c43914d4 Frankreich (FR)
9e08e0bd-0037-42d4-8719-ed35ebaec34b Deutschland (DE)
3215cf02-83fe-4abf-957f-a69254c3c1ae Deutschland (DE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340002M0012
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTP80GA6B
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)200 mm
Höhe (Netto-Abmessung)400 mm
Tiefe (Netto-Abmessung)140 mm
Nettogewicht3 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1213 mm
Länge Verpackungseinheit 1417 mm
Höhe Verpackungseinheit 1197 mm
Bruttogewicht Verpackungseinheit 13.2 kg
EAN Verpackungseinheit 16417019274553
Technische Daten
Kabelquerschnitt10 ... 70 mm²
Position der Kabeleinführungoben und/oder unten
Kabeldurchführungen pro Seite2xM50+M16 / 2xM50+M16
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 10 ... 70 mm²
PE-Schraubklemme 4pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 125 A
Schutzart(nach IEC 60529) IP65
GehäusematerialKunststoff
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypfester Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole6P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 6.3 W
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 125 A
(500 V) 125 A
(690 V) 125 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 90 A
(500 V) 70 A
(690 V) 50 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 6 N·m
Abisolierlänge20 mm
Technische Daten UL/CSA
Abisolierlänge20 mm
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
AnzugsdrehmomentHauptstromkreis 6 N·m
Zertifikate und Deklarationen
BV Zertifikat1SCC340018D0204
Konformitätserklärung - CE1SCC340003D2704
DNV GL Zertifikat1SCC340045D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Norwegen)1428223
