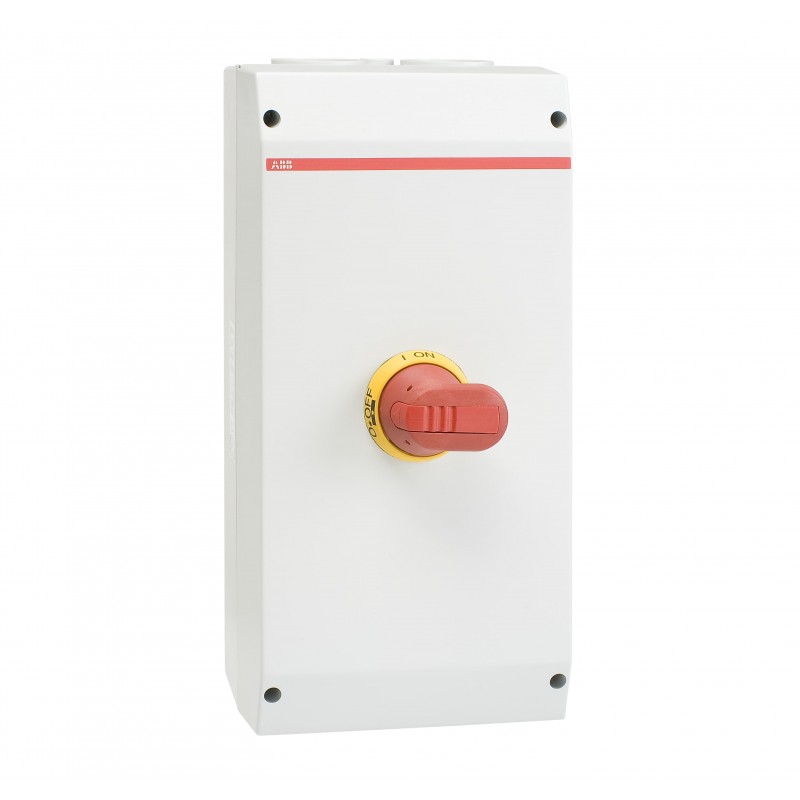

1SCA022812R3940 ABB Box Trennschalter OTP75A6M Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022812R3940 ABB Box Trennschalter OTP75A6M

1SCA022812R3940

ABB

Box Trennschalter OTP75A6M

Sicherheitsschalter im Kunststoffgehäuse 6-polig 37 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten

Mehr Infos


Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPea2e74fc-0d62-450d-9ad3-e4402fdfaf0c Finnland (FI)
Vereinfachtes SCIP05e626e2-7364-4b3d-9dfc-9cb8af849a46 Deutschland (DE)
96e08bec-a706-41c8-957b-b79d57d839bb Dänemark (DK)
61fc0b59-a4d4-420f-95b1-5298da9a4bfa Polen (PL)
a684755c-8818-4b36-86ad-3caa55a3fa85 Estland (EE)
68dba85a-c679-46a0-a689-7d7c5446511b Ungarn (HU)
778bedd1-a8a8-44e6-9a68-a953fa2643ab Portugal (PT)
5e6af29d-e676-445b-be02-1492778703e7 Griechenland (GR)
570fc55f-6c8c-4e2d-80dc-ecd81e013eef Polen (PL)
1974e419-a551-4672-b41e-d16153c205cb Niederlande (NL)
d4b72da0-92e5-4f74-be28-2617fde5683c Belgien (BE)
c2f711bc-96eb-4e0d-b844-c3de2d98dbba Deutschland (DE)
73eab769-13bb-454b-9e6e-c84c289a6867 Kroatien (CR)
860d4744-8733-4d29-892d-73564fabf13f Deutschland (DE)
341e936a-9f58-4e94-b994-0dfa81d3d177 Frankreich (FR)
86647563-b7dc-4b42-8775-86e4e614e4ee Schweden (SE)
fca91c6c-79eb-42dd-bca8-7e5a27809b11 Ungarn (HU)
4cb10f83-8273-4f4d-b41a-39b9a38f7906 Deutschland (DE)
f9e23af6-a4b1-446a-8637-251becd66881 Spanien (ES)
36d6ca22-b7b7-44fc-86de-a6ba1028a0c8 Deutschland (DE)
a2942565-3b31-49bf-ada8-88bb964a5b92 Tschechische Republik (CZ)
acc74d04-2c90-4705-8a7c-a7da2bc9c066 Norwegen (NO)
a07b9e00-1c73-4373-99f3-ff6aa5cdf009 Polen (PL)
81ceec73-14ba-4650-856d-64886eec2c6a Italien (IT)
5b402a75-d838-4bad-b72c-8d2d89210a4b Bulgarien (BG)
c5b263a2-8d01-4a9e-be79-cebf4335b645 Belgien (BE)
328ec905-37dd-4e8f-b1c8-6fccc17604d2 Frankreich (FR)
7db601ef-38f0-4761-a4bc-7450a573acad Schweden (SE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340002M0012
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTP80GA6B
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)200 mm
Höhe (Netto-Abmessung)400 mm
Tiefe (Netto-Abmessung)140 mm
Nettogewicht3 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1213 mm
Länge Verpackungseinheit 1417 mm
Höhe Verpackungseinheit 1197 mm
Bruttogewicht Verpackungseinheit 13.2 kg
EAN Verpackungseinheit 16417019274546
Technische Daten
Kabelquerschnitt10 ... 70 mm²
Position der Kabeleinführungoben und/oder unten
Kabeldurchführungen pro Seite2xM50+M16 / 2xM50+M16
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 10 ... 70 mm²
PE-Schraubklemme 4pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 115 A
Schutzart(nach IEC 60529) IP65
GehäusematerialKunststoff
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypfester Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole6P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 6 N·m
Abisolierlänge20 mm
Technische Daten UL/CSA
Abisolierlänge20 mm
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
AnzugsdrehmomentHauptstromkreis 6 N·m
Zertifikate und Deklarationen
BV Zertifikat1SCC340018D0204
Konformitätserklärung - CE1SCC340003D2704
DNV GL Zertifikat1SCC340045D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Norwegen)1428222
