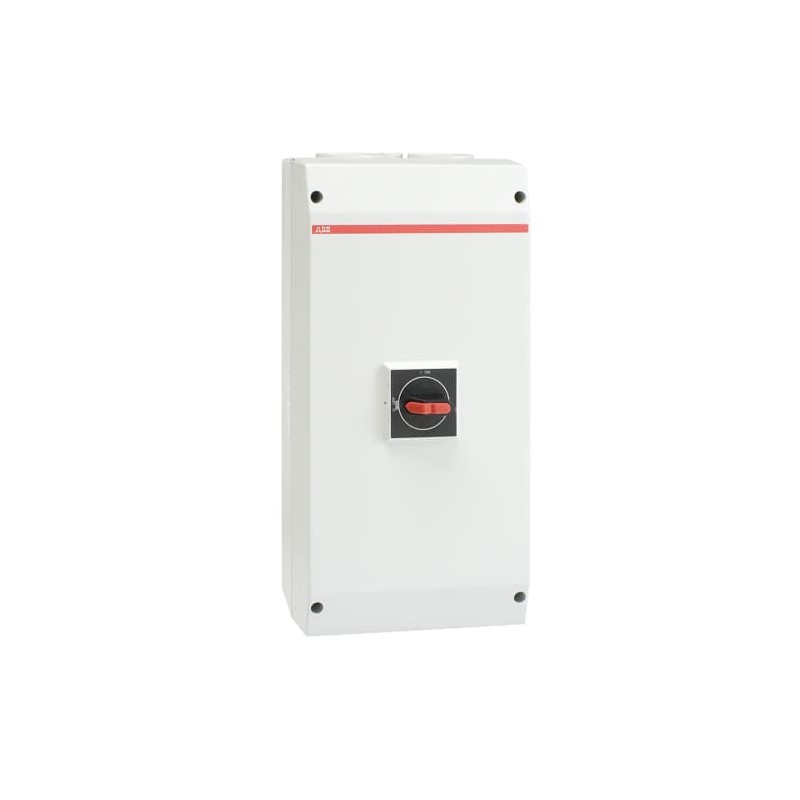

1SCA022812R2890 ABB Boxed Trennschalter OTP75T3M Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022812R2890 ABB Boxed Trennschalter OTP75T3M

1SCA022812R2890

ABB

Boxed Trennschalter OTP75T3M

Sicherheitsschalter im Kunststoffgehäuse 3-polig 37 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $394.41
Stückpreis: $394.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340002M0012
Mechanische ZeichnungenOTPK402014SM50.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTP80GT3M
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)200 mm
Höhe (Netto-Abmessung)400 mm
Tiefe (Netto-Abmessung)140 mm
Nettogewicht2.3 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1213 mm
Länge Verpackungseinheit 1417 mm
Höhe Verpackungseinheit 1197 mm
Bruttogewicht Verpackungseinheit 12.5 kg
EAN Verpackungseinheit 16417019274447
Technische Daten
Kabelquerschnitt10 ... 70 mm²
Position der Kabeleinführungoben und/oder unten
Kabeldurchführungen pro Seite2xM50+M16 / 2xM50+M16
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 10 ... 70 mm²
PE-Schraubklemme 4pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 115 A
Schutzart(nach IEC 60529) IP65
GehäusematerialKunststoff
Grifffarbeschwarz
GrifftypSelektorgriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypfester Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 6 N·m
Abisolierlänge20 mm
Technische Daten UL/CSA
Abisolierlänge20 mm
Empfohlener SchraubendreherHauptstromkreis Hexagon 4
AnzugsdrehmomentHauptstromkreis 6 N·m
Zertifikate und Deklarationen
BV Zertifikat1SCC340018D0204
Konformitätserklärung - CE1SCC340003D2704
DNV GL Zertifikat1SCC340045D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642880
E-Nummer (Norwegen)1428003
E-Nummer (Schweden)3134544

ETIM for 1SCA022812R2890 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 750 V
Bemessungsbetriebsspannung (EF001435) 750 V
Bemessungsdauerstrom Iu (EF001389) 115 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 80 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 37 kW
Schaltleistung bei 400 V (EF009166) 37 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
