ABBHandschalter 1SCA022810R0900 ABB Trennschalter OT315E22WP

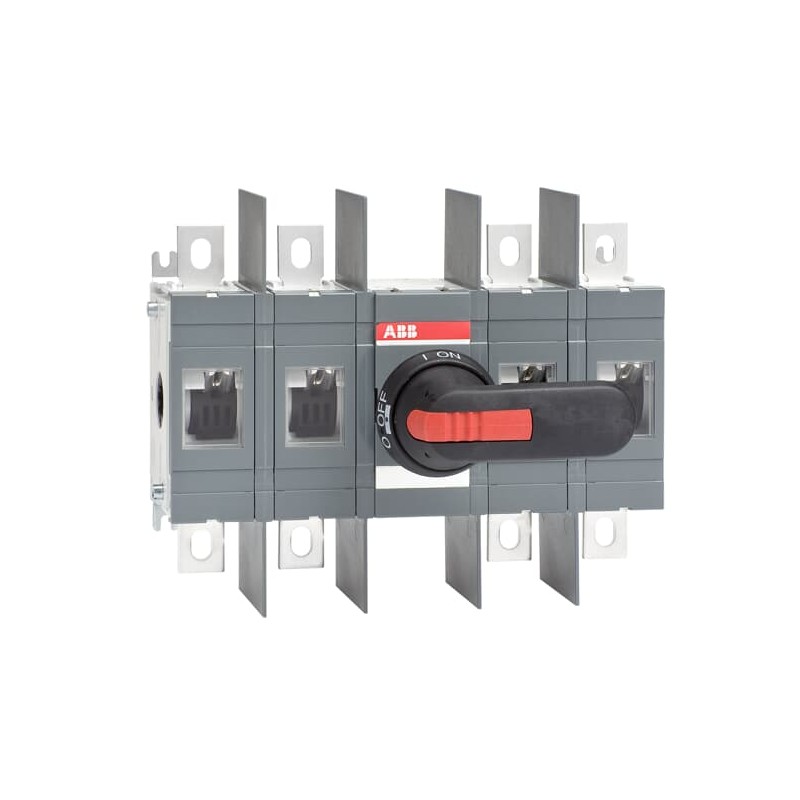

ABB 1SCA022810R0900 1SCA022810R0900 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

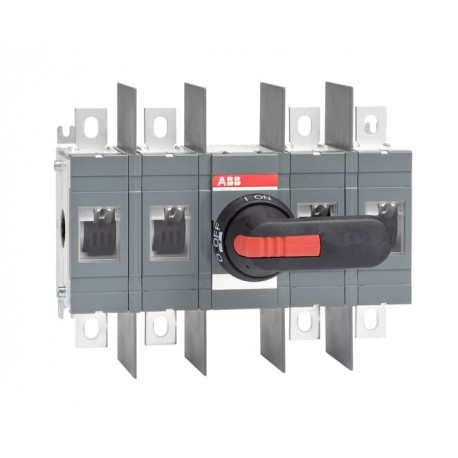

1SCA022810R0900 ABB Trennschalter OT315E22WP

Artikel-Nr.: 1SCA022810R0900

Hersteller: ABB

Beschreibung:

Trennschalter OT315E22WP
Lasttrennschalter 4-polig 315 A, mit Griff und Welle mit großem Phasenabstand

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 305,47 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301118M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung - EPD1SCC301283D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301035M0019
Umweltprodukterklärung - EPD1SCC301283D0201
Umgebungsbedingungen
SchutzartFront IP00
Umweltinformationen1SCC301149D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)275 mm
Höhe (Netto-Abmessung)185 mm
Tiefe (Netto-Abmessung)107 mm
Nettogewicht4.3 kg
9.6 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1250 mm
9.8 in
Länge Verpackungseinheit 1290 mm
11.4 in
Höhe Verpackungseinheit 1170 mm
6.7 in
Bruttogewicht Verpackungseinheit 14.6 kg
10.2 lb
EAN Verpackungseinheit 16417019272696
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 315 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 315 A
SchutzartFront IP00
PhasenabstandWide phase distance
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer16000
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 A Sicherung, 500 V) 100 kA
(500 A Sicherung, 690 V) 80 kA
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 100 kW
(400 ... 415 V) 180 kW
(500 V) 220 kW
(690 V) 315 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Besondere FunktionenMit großem Phasenabstand
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
22 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite25 mm
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301337D0201
Atex ZertifikatNo certification needed
BV Zertifikat1SCC301103D0201
Konformitätserklärung - CE1SCC301135D2704
DNV GL Zertifikat1SCC301174D0204
GL Zertifikat1SCC301139D0201
LR Zertifikat1SCC301144D0201
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122221
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3660827

ETIM for 1SCA022810R0900 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert315 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert180 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert180 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
