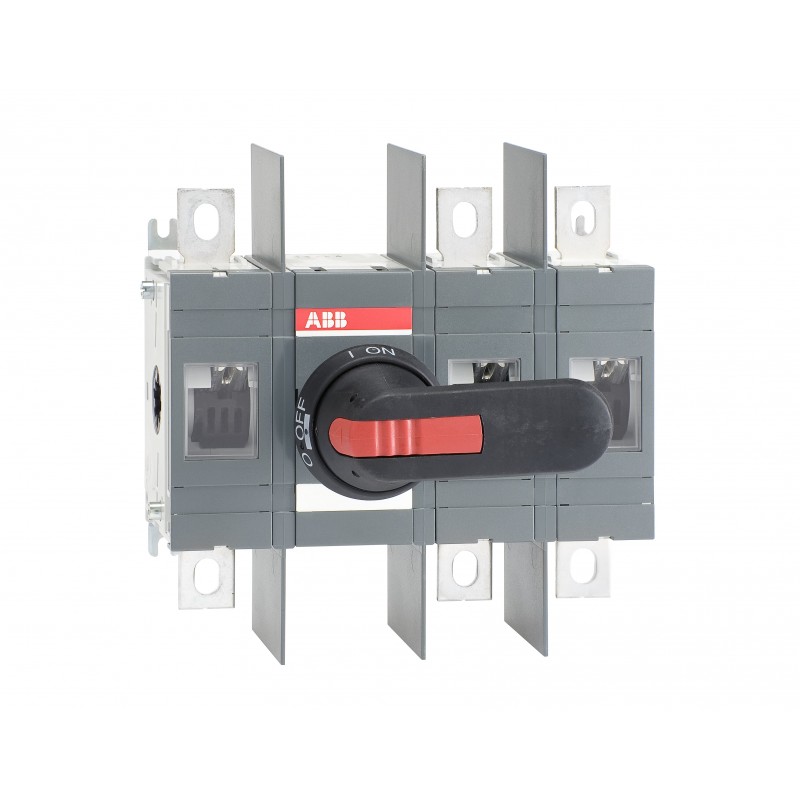

1SCA022809R9380 ABB Trennschalter OT315E12WP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022809R9380 ABB Trennschalter OT315E12WP

1SCA022809R9380

ABB

Trennschalter OT315E12WP

Lasttrennschalter 3-polig 315 A, mit Griff und Welle mit großem Phasenabstand

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $345.61
Stückpreis: $345.61
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC301118M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung - EPD1SCC301283D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301035M0019
Umweltprodukterklärung - EPD1SCC301283D0201
Umgebungsbedingungen
SchutzartFront IP00
Umweltinformationen1SCC301149D0202
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)221 mm
Höhe (Netto-Abmessung)185 mm
Tiefe (Netto-Abmessung)107 mm
Nettogewicht3.4 kg
7.5 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1250 mm
9.8 in
Länge Verpackungseinheit 1290 mm
11.4 in
Höhe Verpackungseinheit 1170 mm
6.7 in
Bruttogewicht Verpackungseinheit 13.7 kg
8.1 lb
EAN Verpackungseinheit 16417019272535
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 315 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 315 A
SchutzartFront IP00
PhasenabstandWide phase distance
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Mechanische Lebensdauer16000
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 A Sicherung, 500 V) 100 kA
(500 A Sicherung, 690 V) 80 kA
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 100 kW
(400 ... 415 V) 180 kW
(500 V) 220 kW
(690 V) 315 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Besondere FunktionenMit großem Phasenabstand
NormenIEC 60947-3
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
12 (Zwischen den Polen)
AnschlussartKabelschuhklemme
Klemmenbreite25 mm
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 30 … 44 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301337D0201
Atex ZertifikatNo certification needed
BV Zertifikat1SCC301103D0201
Konformitätserklärung - CE1SCC301135D2704
DNV GL Zertifikat1SCC301174D0204
GL Zertifikat1SCC301139D0201
LR Zertifikat1SCC301144D0201
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122221
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3660826

ETIM for 1SCA022809R9380 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 315 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 315 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 315 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 15 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 180 kW
Schaltleistung bei 400 V (EF009166) 180 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Schutzart (IP), frontseitig (EF003118) IP00
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
