ABBHandschalter 1SCA022771R6210 ABB OT200U04CP Schaltschalter

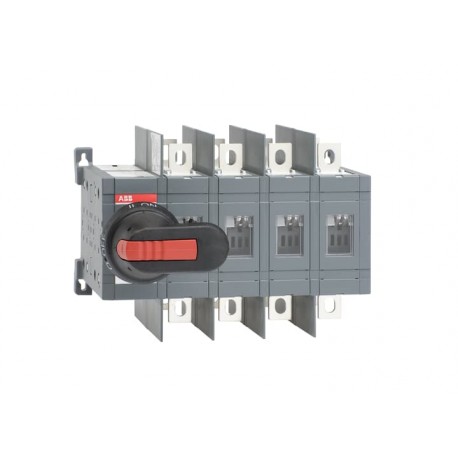

ABB 1SCA022771R6210 1SCA022771R6210 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022771R6210 ABB OT200U04CP Schaltschalter

Artikel-Nr.: 1SCA022771R6210

Hersteller: ABB

Beschreibung:

OT200U04CP Schaltschalter
UMSCHALTSCHALTER OT200U04CP

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 549,51 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

  • Erweiterter Produkttyp:
    OT200U04CP
  • Produkt-ID:
    1SCA022771R6210
  • Ean:
    6417019251806
  • Katalogbeschreibung:
    UMSCHALTSCHALTER OT200U04CP
  • Lange Beschreibung:
    Die Umschalter verfügen über einen schwarzen Griff IP65
    siehe Tabelle unten, Nema Typ 1, 3R, 12, eine Welle und ein Bolzensatz für den Kabelanschluss und ein Satz Phasenabscheider.

Zirkulärer Wert

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080
  • Herkunftsland:
    Finnland (FI)

Beliebte Downloads

Dimensionen

  • Produktnetzbreite:
    237Mm
  • Produkt-Nettohöhe:
    150Mm
  • Produktnetztiefe / Länge:
    160Mm
  • Produkt-Nettogewicht:
    4.18Kg
    9,22 lb

Technische

  • Nennbetriebsstrom AC-21A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Nennbetriebsstrom AC-22A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Nennbetriebsstrom AC-23A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Nennbetriebsstrom AC-31B (IE):
    (380 ... 415 V) 250 A
  • Nennbetriebsstrom AC-33B (IE):
    (380 ... 415 V) 250 A
  • Konventioneller Freiluft-Thermalstrom (ITh):
    q = 40 °C 250 A
  • Bewertete Impuls-Widerstand Spannung (UImp):
    12 kV
  • Nennisolationsspannung (UIch):
    1000 V
  • Nennbetriebsspannung:
    1000 V
  • Nenndauer kurzzeitig Standstrom Niederspannung (ICw):
    für 1 s 8 Kiloampere rms
  • Verschmutzungsgrad:
    3
  • Grifffarbe:
    Schwarz
  • Grifftyp:
    Griff und Schaft inklusive
  • Vierte Pole Position:
    Rechte Seite
  • Vierter Poltyp:
    Geschaltet - Simultane Funktion
  • Schalter Betriebsmechanismus:
    Mechanismus am Ende des Schalters
    04 (Linke Seite)
  • Abstand zwischen den Phasen:
    Norm
  • Position der Linienklemmen:
    Top In - Bottom Out, Bottom In - Top Out
  • Betriebsart:
    Front betrieben
  • Standards:
    UL 98 / IEC60947-3
  • Montagetyp:
    Sockelmontage
  • Anzahl der Polen:
    4
  • Schutzgrad:
    Front IP20
  • Mechanische Haltbarkeit:
    8000 Zyklus
  • Übergangstyp:
    Öffnen

Technische UL/CSA

  • Ampere-Bewertung:
    200 A
  • Leistung UL/CSA:
    (nach UL 240 V) 75 PS
    (nach UL 480 V) 150 PS
    (nach UL 600 V) 200 PS

Umwelt

  • RoHS-Status:
    Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019
  • Umweltinformationen:
    1SCC303050D0201

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    1 Stück
  • Paketebene 1 Breite:
    186 mm
    7,32 Zoll
  • Paketebene 1 Tiefe / Länge:
    300 mm
    11,81 in
  • Paketebene 1 Höhe:
    185 mm
    7,28 Zoll
  • PaketStufe 1 Bruttogewicht:
    4,45 kg
    9,81 lb
  • Paket Ebene 1 EAN:
    6417019251806

Klassifizierungen

  • Objektklassifizierungscode:
    Q
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
  • ETIM 7:
    EC000216 - Lasttrennschalter
  • ETIM 8:
    EC000216 - Lasttrennschalter
  • Unspsc:
    39122233
  • Eclass:
    V11.1 : 27371403
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)

ETIM for 1SCA022771R6210 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
