Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

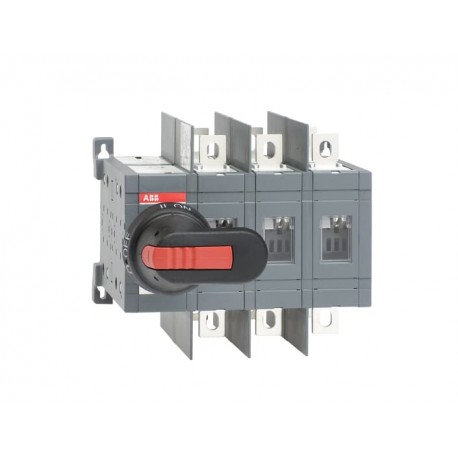

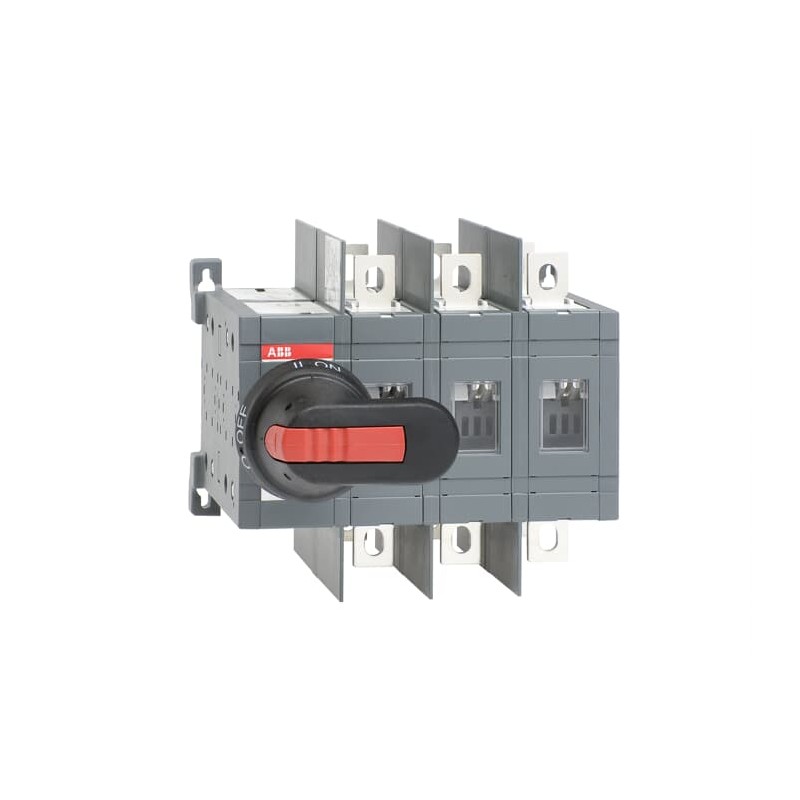

1SCA022771R5910 ABB Trennschalter OT200U03CP
Artikel-Nr.: 1SCA022771R5910
Hersteller: ABB
Beschreibung:
Trennschalter OT200U03CP
Lastumschalter 3-polig 200 A, mit Griff und Welle offene Umschaltung I-0-II/ UL/CSA
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC303050M0201 |
| Umweltinformationen | 1SCC303050D0201 |
| Umweltprodukterklärung - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d7d08b2e-196e-4a48-a5fe-589f2726e1c0 Finnland (FI) |
| Vereinfachtes SCIP | cb58f1d7-1344-4948-9869-71a9b85ab3a2 Deutschland (DE) |
| a14a0b8e-d2fa-4ed0-873b-b8c08fe5c2a0 Spanien (ES) | |
| 51f59be5-c060-4d28-af07-27ea485ba036 Niederlande (NL) | |
| af6ee29a-5846-45e7-a095-f34ce7e651ce Estland (EE) | |
| c9743e3a-ac17-4c16-98ec-0bd8d45cbd3a Ungarn (HU) | |
| 009cf714-1503-4e55-8fa8-1b30fe50dfe6 Frankreich (FR) | |
| c9023803-6d7c-449c-802f-4924889da437 Polen (PL) | |
| d9cabbf2-99fa-473c-8b0e-ae1c394a3f66 Polen (PL) | |
| 14ec72cd-2128-4f73-ad93-84dcbff862a5 Schweden (SE) | |
| 0266809e-3278-488e-b424-4eae8cb5c3cd Portugal (PT) | |
| b7cf036e-ef1c-422b-af34-8cae4548169d Bulgarien (BG) | |
| 8794478d-160c-4b06-a8ee-aa7f93d5c831 Tschechische Republik (CZ) | |
| b18b0d93-d991-43b2-b6dd-173a2ea3a138 Kroatien (CR) | |
| 46eeae79-92a9-42b8-9109-c86081848d26 Deutschland (DE) | |
| 4934d5ed-a288-4ad0-aa38-7583e264a362 Dänemark (DK) | |
| b9682cd3-1feb-41d8-87fc-64f3f98ea3b1 Deutschland (DE) | |
| c854b53c-755a-4c0a-b64f-50ca6438395d Italien (IT) | |
| b26841a7-62fe-434b-93ae-d778f75fc00d Belgien (BE) | |
| cef27fed-6435-44c9-a15e-b3a843ae360e Deutschland (DE) | |
| cadd0ea9-df0c-4150-975c-130c46b0e603 Schweden (SE) | |
| 52f4fb22-780e-464d-ace4-d2c57e3e29ef Frankreich (FR) | |
| 3e19d7b7-7b79-43c7-9ec4-33c346d0f65a Deutschland (DE) | |
| 99face1a-b186-4b90-91f5-81b695d1d6d3 Ungarn (HU) | |
| 773127c8-def7-458e-9aa5-e0eaa0457bc2 Griechenland (GR) | |
| e6dbe489-51ca-48b6-8c4d-556fd205b36a Polen (PL) | |
| d9bc31d8-23ce-4439-9b8a-e5e89b59c3e7 Norwegen (NO) | |
| f685c5d9-5d7e-41e1-9e23-df3fa7a620d1 Belgien (BE) | |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC303003C0201 |
| Montage- und Betriebsanleitung | 1SCC303008M0208 |
| Umweltprodukterklärung - EPD | 1SCC303082D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC303050D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 194 mm |
| 7.64 in | |
| Höhe (Netto-Abmessung) | 150 mm |
| 5.91 in | |
| Tiefe (Netto-Abmessung) | 160 mm |
| 6.3 in | |
| Nettogewicht | 2.9 kg |
| 6.39 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 box |
| Breite Verpackungseinheit 1 | 183 mm |
| 7.2 in | |
| Länge Verpackungseinheit 1 | 260 mm |
| 10.24 in | |
| Höhe Verpackungseinheit 1 | 185 mm |
| 7.28 in | |
| Bruttogewicht Verpackungseinheit 1 | 3.5 kg |
| 7.72 lb | |
| EAN Verpackungseinheit 1 | 6417019251783 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 8000 Zyklen |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-31B (Ie) | (380 / 400 V) 250 A |
| Bemessungsbetriebsstrom AC-33B (Ie) | (380 / 400 V) 250 A |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | UL 98 / IEC60947-6-1 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 03 (Linksseitig) | |
| Anschlussart | Schraubklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Typ Umschalter | offen |
| Technische Daten UL/CSA | |
| Nennleistung UL/CSA | (nach UL 240 V) 75 Hp |
| (nach UL 480 V) 150 Hp | |
| (nach UL 600 V) 200 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC303001D2704 |
| DNV Zertifikat | 1SCC303138D0201 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA022771R5910 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
