ABBHandschalter 1SCA022764R2920 ABB SCHALTER OT200E03C

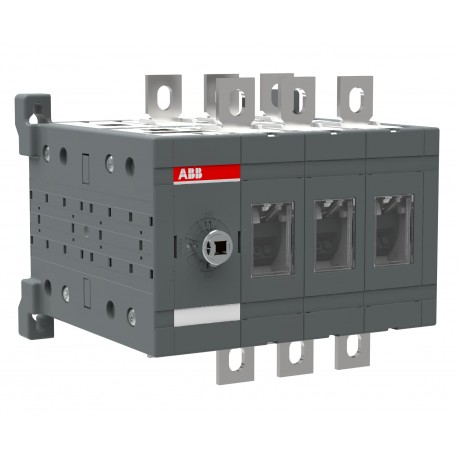

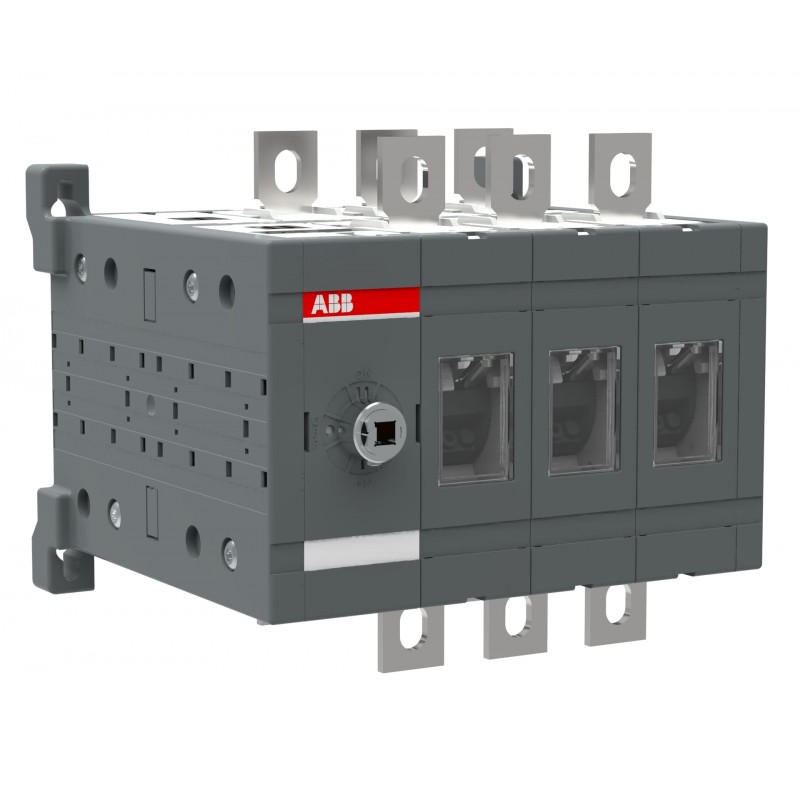

ABB 1SCA022764R2920 1SCA022764R2920 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022764R2920 ABB SCHALTER OT200E03C

Artikel-Nr.: 1SCA022764R2920

Hersteller: ABB

Beschreibung:

SCHALTER OT200E03C
Lasttrennsch. OT200E03C

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 333,84 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)170 mm
6.69 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht2.9 kg
6.39 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1160 mm
6.3 in
Länge Verpackungseinheit 1245 mm
9.65 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 13.2 kg
7.05 lb
EAN Verpackungseinheit 16417019249742
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 200 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
SchutzartFront IP20
PhasenabstandStandard
Grifffarbeschwarz
GrifftypGriff und Welle nicht enthalten
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 200 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
AnschlussartSchraubklemme
Klemmenbreite20 mm
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschalteroffen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303001D2704
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022764R2920 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert110 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert110 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertsonstige
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
