Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

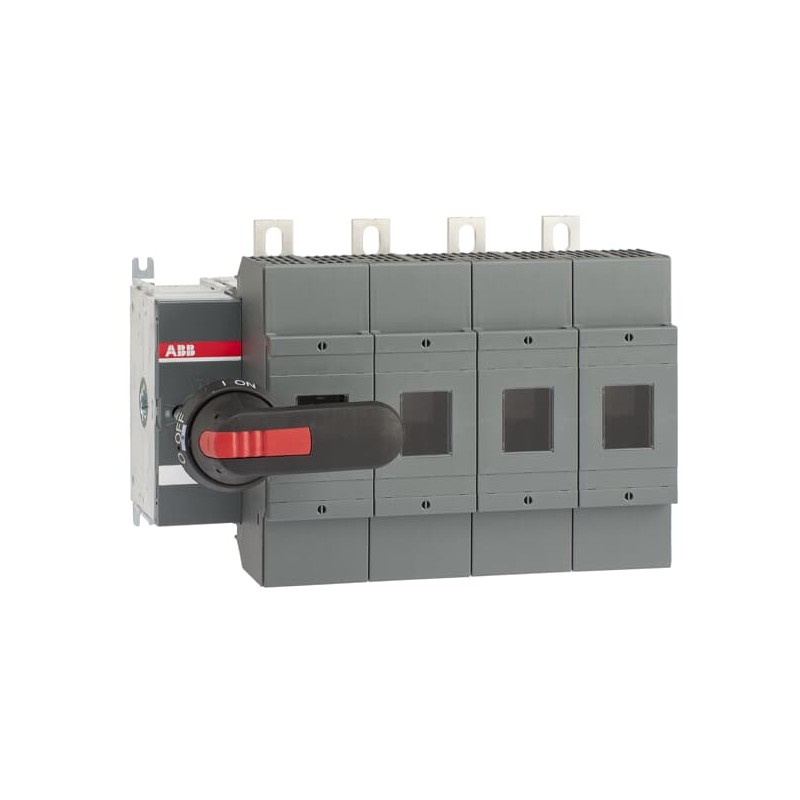

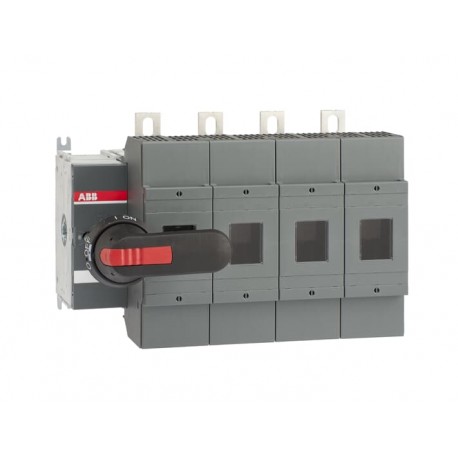

1SCA022755R3740 ABB Sicherungsschalter OS400J04FP
Code: 1SCA022755R3740
Hersteller: ABB
Beschreibung:
Sicherungsschalter OS400J04FP
Lasttrennschalter für Sicherungen 4-polig 400 A, mit Griff und Welle UL/CSA gesichert gesch. Neutralleiter
Kategorien:
- Niederspannungsschaltgeräte > Sicherungslasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311050M0201 |
| Umweltprodukterklärung - EPD | 1SCC311198D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311015M0215 |
| Mechanische Zeichnungen | OS400J04.igs |
| Umweltprodukterklärung - EPD | 1SCC311198D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 319 mm |
| Höhe (Netto-Abmessung) | 230 mm |
| Tiefe (Netto-Abmessung) | 176 mm |
| Nettogewicht | 9.3 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 335 mm |
| Höhe Verpackungseinheit 1 | 206 mm |
| Bruttogewicht Verpackungseinheit 1 | 9.3 kg |
| EAN Verpackungseinheit 1 | 6417019246253 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 400 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 400 A |
| Schutzart | (nach IEC 60529) IP20 |
| Art des vierten Pols | Switched - Fusible Pole |
| Sicherungsgröße | 400 A |
| Sicherungsart | Class J |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 36 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (600 V AC) 200 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 400 A |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 132 kW |
| (400 V) 220 kW | |
| (415 V) 230 kW | |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 600 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 14 Kiloampere rms |
| Normen | UL98 |
| IEC 60947-3 | |
| Schalter-Betriebsmechanismus | 04 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Hauptstromkreis 250 V DC | |
| Bemessungsstromstärke, UL/CSA | 400 A |
| Nennleistung UL/CSA | (nach UL 240 V) 125 Hp |
| (nach UL 480 V) 250 Hp | |
| (nach UL 600 V) 350 Hp | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Anzugsdrehmoment UL/CSA | Drahtbügel 375 in·lb |
| Kabelöse 240 in·lb | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS315-400 2016 |
| Konformitätserklärung - CE | 1SCC311099D2704 |
| DNV GL Zertifikat | 1SCC311131D0203 |
| UL Zertifikat | cULus certificate OS400 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA022755R3740 Niederspannungsschaltgeräte (EC001040)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert400 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert400 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert80 kA
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert14 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
Merkmalswertsonstige
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertNein
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertlinks
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
