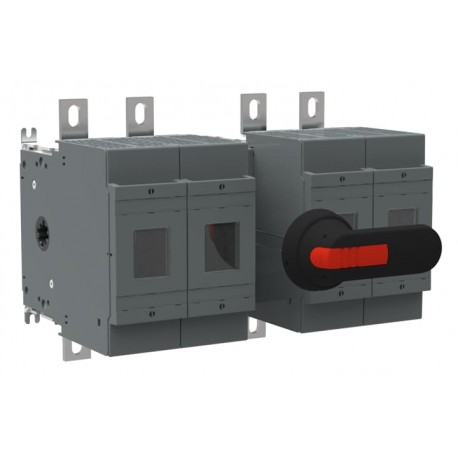

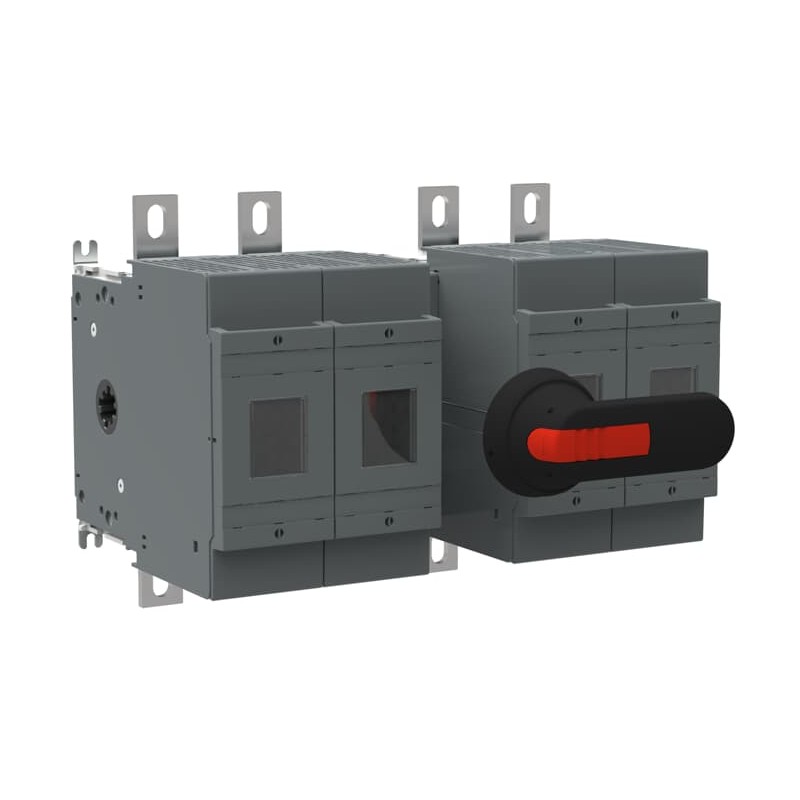

1SCA022754R4240 ABB Sicherungsschalter OS400D22FP
1SCA022754R4240
ABB
Sicherungsschalter OS400D22FP
OS400D22FP SWITCH FUSE
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311050M0201 |
| Umweltprodukterklärung - EPD | 1SCC311198D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311015M0215 |
| Mechanische Zeichnungen | OS400D22.igs |
| Umweltprodukterklärung - EPD | 1SCC311198D0201 |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 318 mm |
| Höhe (Netto-Abmessung) | 230 mm |
| Tiefe (Netto-Abmessung) | 193 mm |
| Nettogewicht | 8.41 kg |
| 18.54 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 240 mm |
| 9.45 in | |
| Länge Verpackungseinheit 1 | 335 mm |
| 13.19 in | |
| Höhe Verpackungseinheit 1 | 206 mm |
| 8.11 in | |
| Bruttogewicht Verpackungseinheit 1 | 8.81 kg |
| 19.42 lb | |
| EAN Verpackungseinheit 1 | 6417019245775 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 400 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 400 A |
| Art des vierten Pols | Switched - Fusible Pole |
| Sicherungsgröße | NH0 |
| NH1 | |
| NH2 | |
| Sicherungsart | DIN |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsstrom 36 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 400 A |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 132 kW |
| (400 V) 220 kW | |
| (415 V) 230 kW | |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 14 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 22 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 25 mm |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 30 ... 44 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS315-400 2016 |
| Konformitätserklärung - CE | 1SCC311099D2704 |
| DNV GL Zertifikat | 1SCC311131D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3660745 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 400 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 400 kW |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 14 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH0 |
| Polzahl (EF001391) | 4 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
