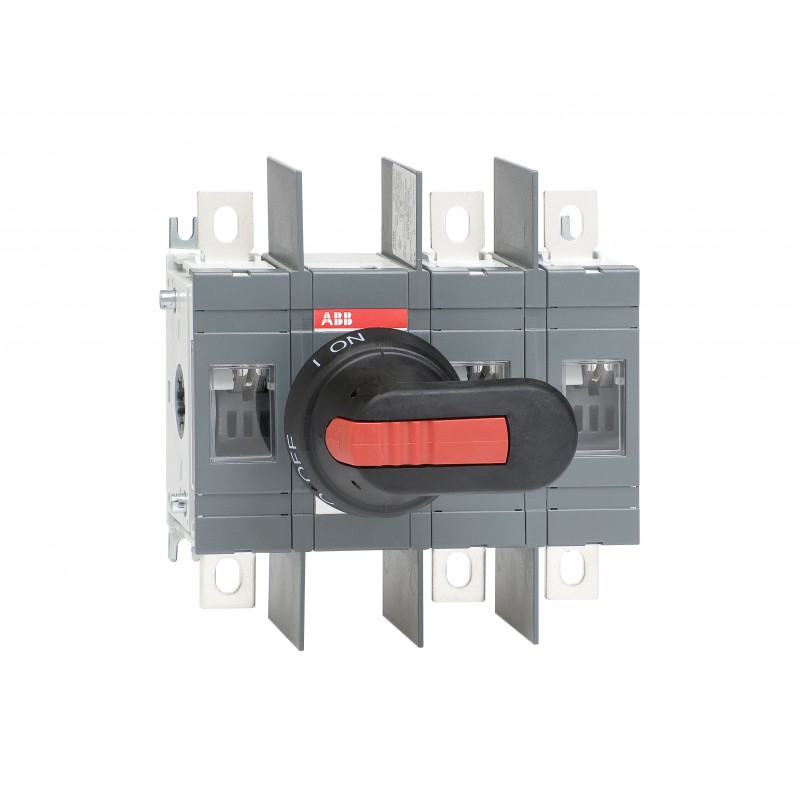

1SCA022752R2010 ABB Trennschalter OT200U12P
1SCA022752R2010
ABB
Trennschalter OT200U12P
Lasttrennschalter 3-polig 200 A, mit Griff und Welle UL/CSA
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | a8b8e640-06a9-4f00-8dcf-1401e66b0599 Finnland (FI) |
| Vereinfachtes SCIP | 58843525-8e46-4986-97c8-a6c427cccd51 Deutschland (DE) |
| 1ad5bf58-0c9c-4fc7-b496-5d0eb9009ab1 Niederlande (NL) | |
| faac3558-5eb5-4c4c-b218-cdd9f4f24705 Belgien (BE) | |
| 8edbdd6d-ccb9-4fb1-907b-76a5179b0d36 Deutschland (DE) | |
| a71560c2-2ae9-4cd6-8a77-127465b560b4 Estland (EE) | |
| cc905ed4-291f-4270-92a0-2e7c51e0aadb Portugal (PT) | |
| 7b368679-a3ea-41be-a894-062ffaa91247 Griechenland (GR) | |
| 52ecf241-417d-4f41-8064-5f50cb814342 Norwegen (NO) | |
| 83672e87-5a82-4022-b91d-b9e94fbf0297 Belgien (BE) | |
| 70172030-dfa4-43f7-af68-23f0fd2e0899 Italien (IT) | |
| 34c187cd-0891-4f35-ad80-74e841ad82b0 Polen (PL) | |
| b1497bda-778d-46d2-b3d8-f59034efc7ca Polen (PL) | |
| 617189b5-d261-4428-b2e5-ccd53da9765e Schweden (SE) | |
| f4e0b3a9-b636-4517-bf87-e8fa3f3fc5d9 Polen (PL) | |
| e6ee4131-58b7-4238-a8f6-2864ee4c6e20 Deutschland (DE) | |
| 001b4f6b-ca2e-4b29-b2e2-78dec4ba0a8d Schweden (SE) | |
| 00c8cd12-a2d0-4a5e-b5b1-147126bd4810 Frankreich (FR) | |
| 12281cb3-5aaa-44c0-9f96-853cf23d3bfc Bulgarien (BG) | |
| a524b84a-ec06-4b82-bd4f-3e709b6c94e3 Ungarn (HU) | |
| 7374e5db-8425-440c-88dd-f17dd1a0a033 Spanien (ES) | |
| 8a941017-2110-424a-bae4-f70aff01b1c4 Tschechische Republik (CZ) | |
| 07fb0eaa-af51-4dc7-9be1-60548be186ec Kroatien (CR) | |
| ac59510b-e455-42d2-9f4a-fa7a9185efcb Dänemark (DK) | |
| a21038f0-f8d7-44cd-9494-898a7cc0b175 Deutschland (DE) | |
| d6ad6b24-c23d-43e1-98a1-f2661c3e8997 Frankreich (FR) | |
| 9758b6e6-b7a4-4697-8c41-b691ee833d1d Deutschland (DE) | |
| be676752-da84-4e62-9c68-7860480cce3f Ungarn (HU) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301244F0001 |
| 1SCC301243F0001 | |
| OT200-250U12-121.stp | |
| OT200U12.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 174.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.6 kg |
| 3.5 lb | |
| EAN Verpackungseinheit 1 | 6417019244419 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP00 |
| Phasenabstand | Standard |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | - |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 12 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 22.6 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 200 A |
| Nennleistung UL/CSA | (nach UL 200 V) 60 Hp |
| (nach UL 208 V) 60 Hp | |
| (nach UL 240 V) 75 Hp | |
| (nach UL 480 V) 150 Hp | |
| (nach UL 600 V) 200 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 22.6 N·m |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | cULus certificate OT200-400 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3660852 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
