ABBHandschalter 1SCA022746R7740 ABB Sicherungsschalter OS250D2

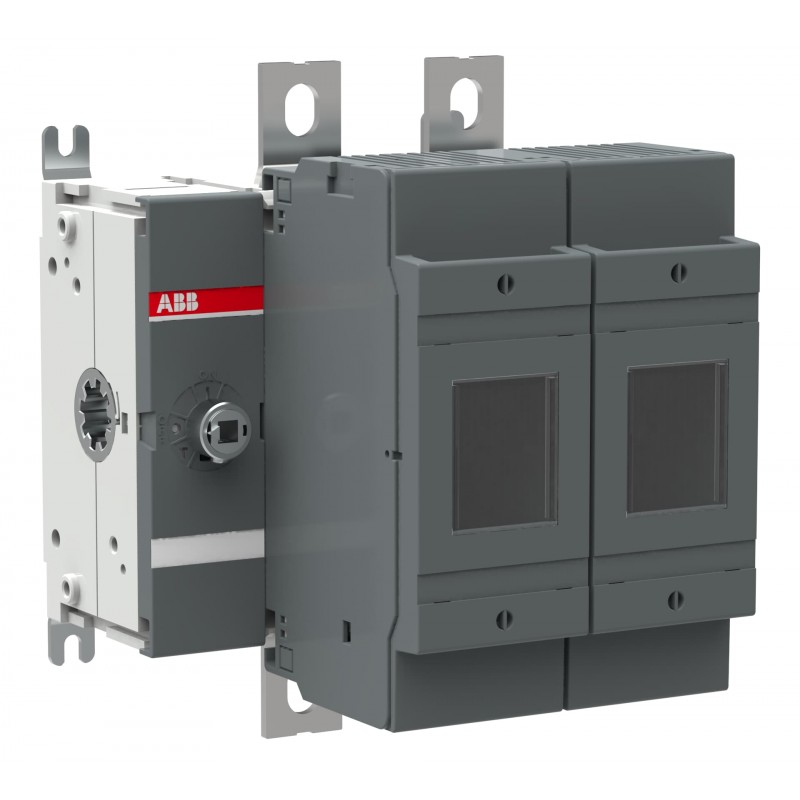

ABB 1SCA022746R7740 1SCA022746R7740 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022746R7740 ABB Sicherungsschalter OS250D2

Artikel-Nr.: 1SCA022746R7740

Hersteller: ABB

Beschreibung:

Sicherungsschalter OS250D2
OS250D02 SWITCH FUSE

Kategorien:

  • Niederspannungsschaltgeräte > Sicherungslasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 327,08 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC311049M0201
Umweltprodukterklärung - EPD1SCC311197D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311012M0219
Mechanische Zeichnungenos250_d_b_02.stp
Umweltprodukterklärung - EPD1SCC311197D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)154 mm
Höhe (Netto-Abmessung)199 mm
Tiefe (Netto-Abmessung)154 mm
Nettogewicht2.6 kg
5.6 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1230 mm
9.1 in
Länge Verpackungseinheit 1270 mm
10.6 in
Höhe Verpackungseinheit 1170 mm
6.7 in
Bruttogewicht Verpackungseinheit 12.9 kg
6.3 lb
EAN Verpackungseinheit 16417019242378
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH0
NH1
SicherungsartDIN
GrifftypGriff und Welle nicht enthalten
MontageartBodenmontage
Anzahl Pole2P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsstrom 17 W
Bedingter Bemessungskurzschlussstrom (Inc)(690 V) 100 kA
Bemessungsstrom (In)(Hauptstromkreis) 250 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus02 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite25 mm
Anzugsdrehmoment30 ... 44 N·m
Technische Daten UL/CSA
Anzugsdrehmoment30 ... 44 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS200-250 2016
Konformitätserklärung - CE1SCC311095D2704
DNV GL Zertifikat1SCC311123D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022746R7740 Niederspannungsschaltgeräte (EC001040)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert250 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert80 kA
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
MerkmalswertNH0
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertNein
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertkurzer Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertlinks
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
