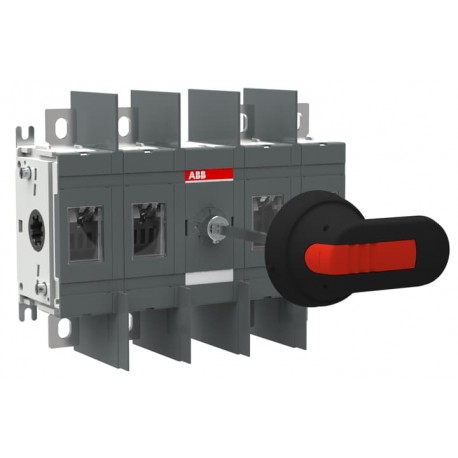

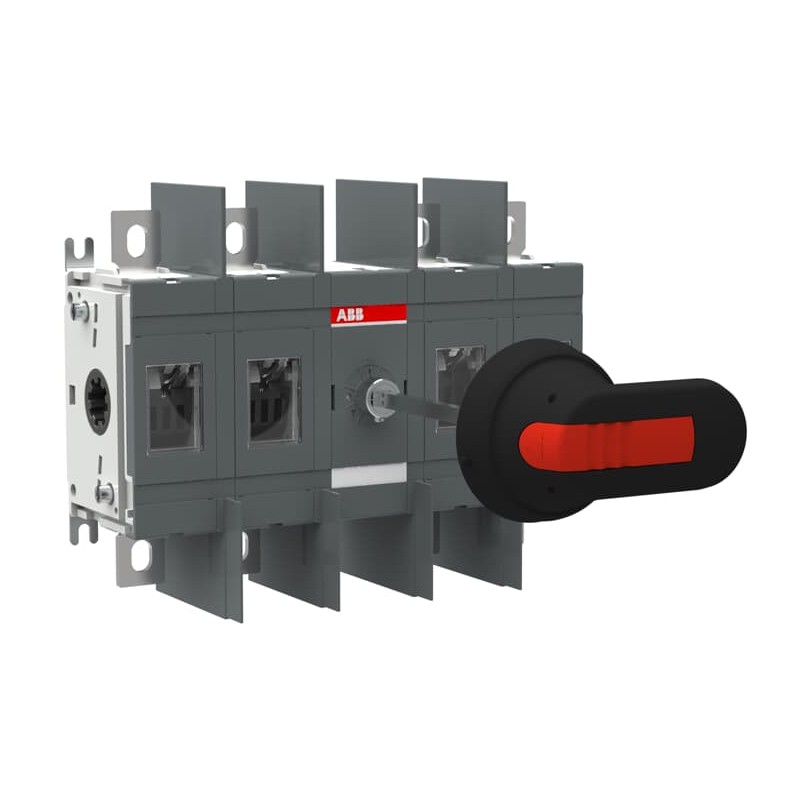

1SCA022745R0180 ABB Trennschalter OT250E22WP
Artikel-Nr.: 1SCA022745R0180
Hersteller: ABB
Beschreibung:
Trennschalter OT250E22WP
Lasttrennschalter 4-polig 250 A, mit Griff und Welle großem Phasenabstand
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 24e7bcf0-e35a-4b96-b1f3-6b3b43f631cc Finnland (FI) |
| Vereinfachtes SCIP | b38aacee-9d76-46ba-a7e0-c848749cc170 Deutschland (DE) |
| d893f64e-ef5d-4f0b-87f1-322066e38431 Belgien (BE) | |
| ebe7b07a-3028-4abc-8245-0d1337cd00ce Spanien (ES) | |
| 9d3d48ea-9d41-44cf-ad6d-67fb27f989d3 Dänemark (DK) | |
| 4b7c2ac4-0c74-4e30-b77d-54721a04240d Polen (PL) | |
| 931d3ee7-ee72-4607-82e9-5fd31a970132 Belgien (BE) | |
| 51e12de3-dc64-43bd-81fb-6e750f0f8512 Griechenland (GR) | |
| d951497f-1e8b-4aeb-be96-dbadead3904a Portugal (PT) | |
| 1615577e-3b83-4767-bf03-881be70c8293 Deutschland (DE) | |
| 800c49fa-9671-4324-ad1f-7a0fe381ed74 Niederlande (NL) | |
| a8785ec3-ef97-475f-84d2-2e4496de1c40 Bulgarien (BG) | |
| c7ebc7a3-bc43-4825-9228-bd88ed1b2a98 Schweden (SE) | |
| 1d2e1eb3-6fa1-482d-bc4b-02fe1c1402ce Deutschland (DE) | |
| e7bb434a-7130-4064-a776-9e1f4310d500 Ungarn (HU) | |
| 5415d596-a1f0-4bce-bd62-06c70abd09d4 Frankreich (FR) | |
| d7d5c644-ab0f-4347-8c1c-67c55ef0140f Deutschland (DE) | |
| 5ad525f9-0ff4-4eac-8415-d9ce3e637411 Italien (IT) | |
| 91f7f4af-9840-44b9-b8e5-e851be62101a Kroatien (CR) | |
| ab098d88-80d4-41a3-b59f-49ea5bcc14a3 Polen (PL) | |
| 9c3f1022-42bd-465c-bb99-12a18d59fd5a Tschechische Republik (CZ) | |
| 81fc4ef5-5e2c-4ce1-8be4-5f83a8a8f864 Ungarn (HU) | |
| 7a5ae061-0585-43a6-beb6-372c1f18522b Estland (EE) | |
| 63e0bc41-bad1-4686-8e84-e8cd1552c64b Norwegen (NO) | |
| 2bfab2b3-0bc2-4e84-84f6-a65bbcd23a55 Deutschland (DE) | |
| 1e5ec2a5-293f-46b8-93ee-4d392b82c057 Schweden (SE) | |
| 3ec8b294-0ae1-49d9-8f69-a5cb73441dfb Frankreich (FR) | |
| a4240d34-59c9-4fb1-a162-4aa853974742 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301296F0001 |
| 1SCC301295F0001 | |
| OT200-250E22W.stp | |
| OT200-250E22W.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 217.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 2.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.2 kg |
| 4.6 lb | |
| EAN Verpackungseinheit 1 | 6417019241708 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 22 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661334 |
| E-Nummer (Norwegen) | 4337887 |
| E-Nummer (Schweden) | 3171193 |
ETIM for 1SCA022745R0180 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert145 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert145 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
