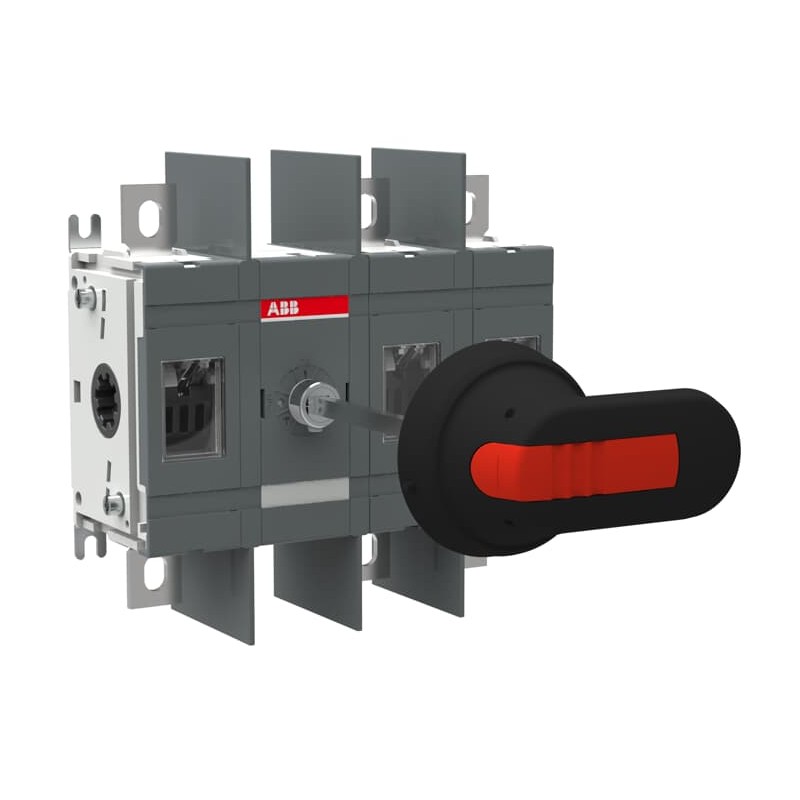

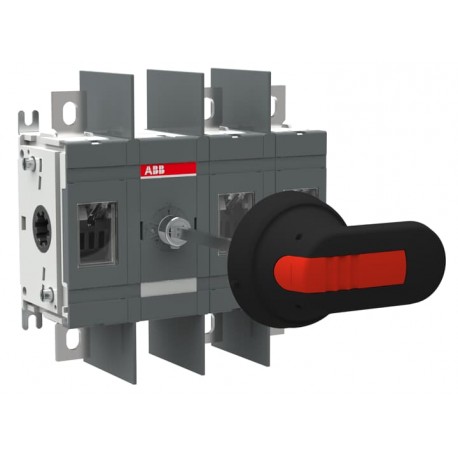

1SCA022745R0000 ABB Trennschalter OT250E12WP
Artikel-Nr.: 1SCA022745R0000
Hersteller: ABB
Beschreibung:
Trennschalter OT250E12WP
Lasttrennschalter 3-polig 250 A, mit Griff und Welle mit großem Phasenabstand
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | abf2ff94-3064-4e3e-bb29-dbff40b347d6 Finnland (FI) |
| Vereinfachtes SCIP | 1c93b357-5438-4177-b4e3-17e634c2e522 Deutschland (DE) |
| 9143f3a2-1531-4d7f-a5fb-f85e6875a7d9 Schweden (SE) | |
| dc7d42b0-0cc9-4c7f-97f7-013bbf42dda4 Polen (PL) | |
| 79382cdf-f04d-4e8e-b6d5-05ccbd6ae995 Deutschland (DE) | |
| a4e99a20-a91d-465f-981f-0e3eb4329f1c Polen (PL) | |
| 9109410c-4031-49d2-a49d-c5b386738507 Spanien (ES) | |
| cc8b3a0c-a305-42df-add8-66998244fd16 Dänemark (DK) | |
| 9fd94788-3bcf-40ae-9ccb-e9064d892cd9 Belgien (BE) | |
| 09efe703-2023-404c-bc32-a58eac735586 Belgien (BE) | |
| e5a2db91-f5fc-46af-a346-b291386db86f Griechenland (GR) | |
| 2ae5992d-591d-430f-954a-e7c34074494d Portugal (PT) | |
| f881e589-1599-41c2-9ac3-fae3c5b5ff80 Niederlande (NL) | |
| 8f63c77a-35c4-4ffb-8744-5af8fb33a0fb Deutschland (DE) | |
| e15f2f56-9d79-4e01-8b9c-735d11b43dec Schweden (SE) | |
| f4b7ce54-223c-429a-b300-e5a03f91f479 Deutschland (DE) | |
| dd82f87a-f81a-42cd-bd4e-2ab23130f1a5 Frankreich (FR) | |
| 9fee1051-9dda-4aa3-9e9d-36a4a7aba434 Ungarn (HU) | |
| b16f84b8-6379-4542-b738-5e5ff3b97940 Italien (IT) | |
| 9c00bda7-23e5-499d-a9b5-0d464dc8ad71 Deutschland (DE) | |
| 549cebe2-55ad-4899-b18d-8f865ce228b6 Tschechische Republik (CZ) | |
| 0a9e895b-09a6-4e04-a3dd-16bd511dd721 Polen (PL) | |
| 57179fdc-50b9-4f56-aa46-2802a773c7f1 Estland (EE) | |
| 26a2aabe-f2e3-4192-9a97-59d5c4fb8641 Ungarn (HU) | |
| 5d7e6a19-5059-4799-abc5-53fec007aa65 Kroatien (CR) | |
| 72d14a51-d64b-45ac-826a-d55e6276b9ca Norwegen (NO) | |
| 2e437ca1-cc6d-47b6-9c98-afbe1de05702 Frankreich (FR) | |
| c22b521e-9ecf-485f-b17b-3a7b62cec57b Bulgarien (BG) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 174.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.7 kg |
| 3.7 lb | |
| EAN Verpackungseinheit 1 | 6417019241692 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 12 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661332 |
| E-Nummer (Norwegen) | 4337886 |
| E-Nummer (Schweden) | 3171192 |
ETIM for 1SCA022745R0000 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert145 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert145 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
