Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

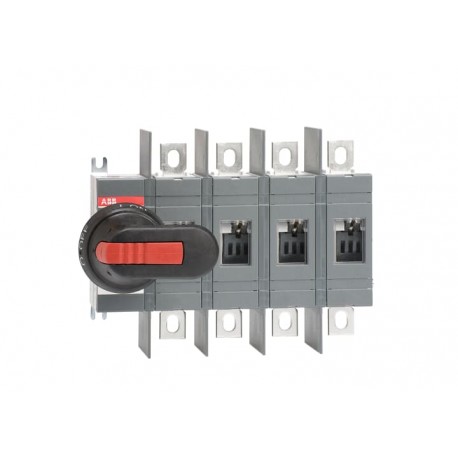

1SCA022744R3810 ABB Trennschalter OT250E04WP
Artikel-Nr.: 1SCA022744R3810
Hersteller: ABB
Beschreibung:
Trennschalter OT250E04WP
Lasttrennschalter 4-polig 250 A, mit Griff und Welle mit großem Phasenabstand
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 5b97369b-b1f4-424c-a7bf-8d439c90eab3 Finnland (FI) |
| Vereinfachtes SCIP | 56d52026-ac15-4d87-8c1c-1c24b2249265 Deutschland (DE) |
| 7a8caffa-0679-4b9d-a22b-2b4f6d825589 Polen (PL) | |
| bbe9acc6-4116-4782-8a62-8feef14939f1 Portugal (PT) | |
| 501a2fdd-dcf0-4192-8f0d-a1b0e2839b29 Estland (EE) | |
| 9c4fd489-a0f8-48bd-934a-d837f0ef5640 Deutschland (DE) | |
| 4b4bb0f8-a938-43b6-953f-c65fc785efa7 Griechenland (GR) | |
| 93a6f6b7-037b-40f2-807e-3011f6949521 Bulgarien (BG) | |
| 751d6895-dd14-4108-835e-912254541152 Belgien (BE) | |
| 705ccc3e-3852-487a-8726-4ec1e60cca46 Norwegen (NO) | |
| 108ab57f-197c-446e-8023-076375ffd7af Polen (PL) | |
| 86463a29-8c0b-4b60-b27a-7934843e6fbd Belgien (BE) | |
| 3c6c3506-a4a4-4fda-a15d-b71fcf8d6400 Spanien (ES) | |
| d54f75b9-0874-4558-a4f0-796cac3c1a44 Schweden (SE) | |
| 17db4e05-ea6a-4f9b-9939-55fb5ed92601 Ungarn (HU) | |
| 842946c3-4998-472e-bcf7-36ef106212b8 Tschechische Republik (CZ) | |
| c127f881-3104-4b79-bef9-ce9dc959aee9 Kroatien (CR) | |
| 905be291-ff9d-44e8-8f42-26bf08e0bb1b Dänemark (DK) | |
| 9b539209-62e8-4aad-9be0-442ea5f5f4c8 Polen (PL) | |
| 8aa2f3aa-3365-4d4b-b743-e34569d77c8b Deutschland (DE) | |
| 2c6761d8-e7c8-4216-95eb-2274cd83f9d8 Italien (IT) | |
| 96c0fb5c-2b8f-4ba9-866c-28f73bc8b2f0 Deutschland (DE) | |
| 5e9c7c2e-b989-4e06-aeb2-5efa58968347 Ungarn (HU) | |
| 7a9cd371-1326-405a-81ff-c9460dce0cc8 Niederlande (NL) | |
| 3755dd94-95fc-49f6-a74c-861ad90898ad Frankreich (FR) | |
| 8dfc2321-2ac8-4bee-a908-141642f5f6e7 Deutschland (DE) | |
| 6e7feab9-7fc8-4341-855d-3a84e92602aa Schweden (SE) | |
| 23d2b547-4913-4f68-b007-97e2e1aab15c Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301292F0001 |
| 1SCC301291F0001 | |
| OT200-250E04W.stp | |
| OT200-250E04W.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 212.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 2.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.2 kg |
| 4.6 lb | |
| EAN Verpackungseinheit 1 | 6417019241449 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 250 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 04 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661330 |
| E-Nummer (Norwegen) | 4337885 |
| E-Nummer (Schweden) | 3171191 |
ETIM for 1SCA022744R3810 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert145 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert145 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
