ABBHandschalter 1SCA022744R3560 ABB Trennschalter OT250E03WP

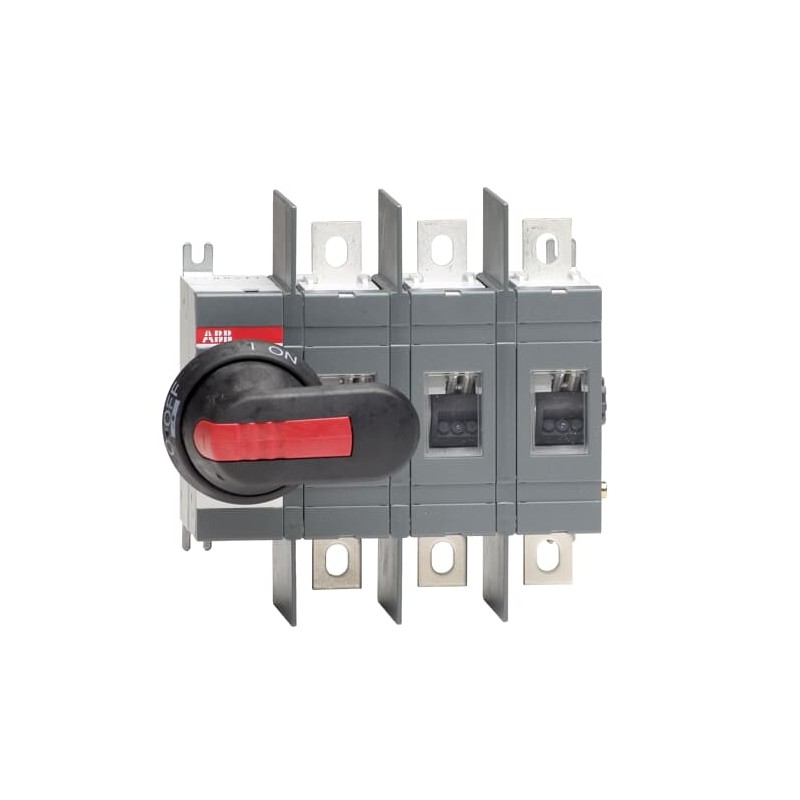

ABB 1SCA022744R3560 1SCA022744R3560 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022744R3560 ABB Trennschalter OT250E03WP

Artikel-Nr.: 1SCA022744R3560

Hersteller: ABB

Beschreibung:

Trennschalter OT250E03WP
OT250E03WP Lasttrennschalter 3-polig 250A m. Griff u. Welle m. großem Phasenabstand

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 213,14 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Anweisungen zur Produktlebensdauer1SCC301117M0201
Umweltinformationen1SCC301149D0202
Umweltprodukterklärung – EPD1SCC301282D0201
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Öko Transparenz
Umweltprodukterklärung – EPD1SCC301282D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301031M0220
Mechanische Zeichnungen1SCC301290F0001
1SCC301289F0001
OT200-250E03W.stp
OT200-250E03W.igs
Umweltprodukterklärung – EPD1SCC301282D0201
Anweisungen zur Produktlebensdauer1SCC301117M0201
Abmessungen
Breite (Netto-Abmessung)169.5 mm
Höhe (Netto-Abmessung)170 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht1.5 kg
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 250 A
(500 V) 250 A
(690 V) 250 A
(1000 V) 250 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 250 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(690 V) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Bedingter Bemessungskurzschlussstrom (Inc)(315 A Sicherung, 500 V) 100 kA
(355 A Sicherung, 690 V) 80 kA
(250 A Sicherung, 690 V) 100 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
03 (Linksseitig)
PhasenabstandWide phase distance
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Betriebsartfrontbetätigt
NormenIEC 60947-3
Besondere FunktionenMit großem Phasenabstand
MontageartBodenmontage
Anzahl Pole3
SchutzartFront IP00
AnschlussartKabelschuhklemme
Klemmenbreite20 mm
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Mechanische Lebensdauer20000
Verschlussartabschließbar
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 … 22 N·m
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Umweltinformationen1SCC301149D0202
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Zertifikate und Deklarationen
A2L Certificate – IEC1SCC301337D0201
Atex ZertifikatNo certification needed
BV Zertifikat1SCC301103D0201
Konformitätserklärung - CE1SCC301131D2705
DNV GL Zertifikat1SCC301174D0204
GL Zertifikat1SCC301139D0201
LR Zertifikat1SCC301144D0201
REACH Erklärung1SCC011021D0201
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1190 mm
7.5 in
Länge Verpackungseinheit 1290 mm
11.4 in
Höhe Verpackungseinheit 1110 mm
4.3 in
Bruttogewicht Verpackungseinheit 11.7 kg
3.7 lb
EAN Verpackungseinheit 16417019241418
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
E-Nummer (Finnland)3661328
E-Nummer (Schweden)3171190

ETIM for 1SCA022744R3560 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert145 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert145 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
