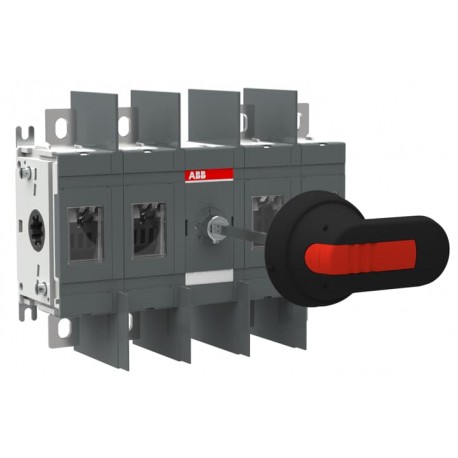

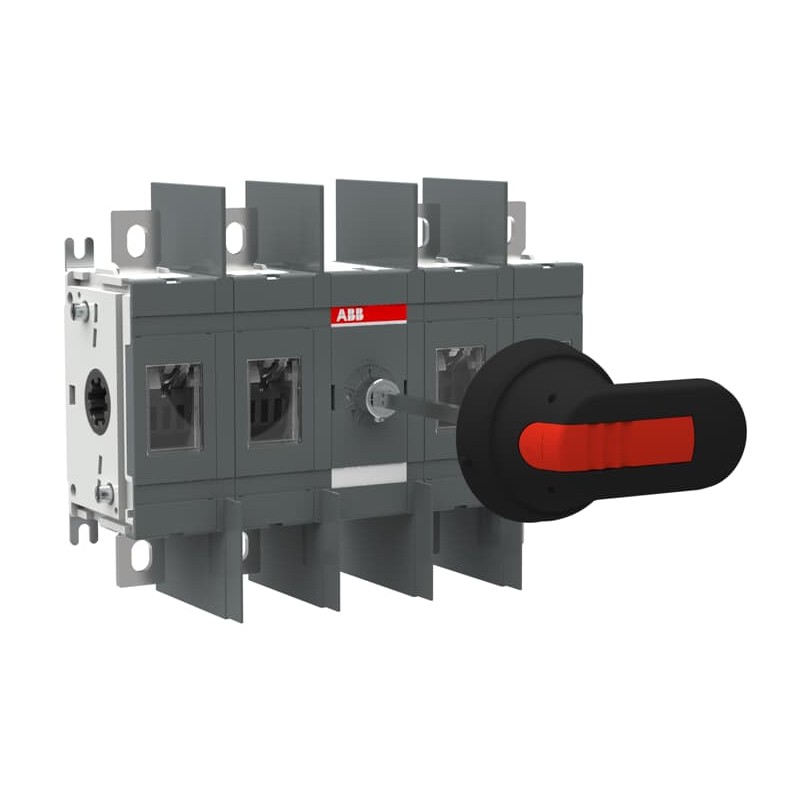

1SCA022744R3300 ABB Trennschalter OT200E22WP
Artikel-Nr.: 1SCA022744R3300
Hersteller: ABB
Beschreibung:
Trennschalter OT200E22WP
Lasttrennschalter 4-polig 200 A, mit Griff und Welle mit großem Phasenabstand
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 3730119c-4d9b-4114-a6ed-d984e2a688c3 Finnland (FI) |
| Vereinfachtes SCIP | 8898763a-ee0c-440c-b871-efb3b0a1e2d0 Deutschland (DE) |
| d58b0a5e-1c81-4e45-aa27-06306b87b64e Portugal (PT) | |
| 8a4949f1-f170-4966-9494-9f44ebd87513 Polen (PL) | |
| 0e79b20b-4d3f-4c68-a267-5408a0a7b4aa Kroatien (CR) | |
| 933a9138-025a-4a86-a1ef-34d698e19333 Deutschland (DE) | |
| 7be3265b-fe00-487c-9453-5960b7c079b8 Belgien (BE) | |
| c5fdaef4-b50d-4388-9628-9c907e1ef65f Dänemark (DK) | |
| 5ed668b7-9a61-43f3-8cf8-6faa40939e25 Deutschland (DE) | |
| 19f0a1e4-54c0-449a-876d-19f80b9ac85a Schweden (SE) | |
| fae1f70c-ce09-4f3b-83be-065db6269153 Bulgarien (BG) | |
| 2f289856-daa5-4187-9f5c-6773bd6c068f Ungarn (HU) | |
| d21e0cb5-040a-4f9d-9183-fcf7a2245c87 Deutschland (DE) | |
| 23c201d8-e73f-4e9a-b7bd-bd25054ccb4a Frankreich (FR) | |
| 6b52e89e-1ff1-4216-8311-4910f608014f Italien (IT) | |
| 53e7b861-47e5-4f0b-ae73-8ae722668507 Frankreich (FR) | |
| 932e74b6-0fdd-4b6a-a3f4-8819f06ffd0d Ungarn (HU) | |
| 2502610e-959d-475c-a8c7-57447ce2e153 Estland (EE) | |
| bd6c7858-a381-4494-a4bd-681842feb1d3 Niederlande (NL) | |
| f0854ee9-f59f-4db7-9785-efc1e77e9e43 Schweden (SE) | |
| 024237bb-d75f-4b72-af2d-669bb146bbce Deutschland (DE) | |
| aa70cccb-7d66-4115-8b0d-934e7b575611 Spanien (ES) | |
| 75686dac-3894-4f8d-b63b-c1dac6ad8298 Belgien (BE) | |
| 675a8151-663f-45a3-9cf8-588bbdf6d0e8 Norwegen (NO) | |
| 40463db5-b928-4ed3-af0b-2a78ed525e46 Polen (PL) | |
| 892d6fe7-e3df-454e-b56c-5b49ed1cb65a Griechenland (GR) | |
| 0b8de3d5-0b5c-457c-830d-f2852d4cb934 Tschechische Republik (CZ) | |
| f12ac7de-bec3-4a88-ba90-7fca5b127f69 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301296F0001 |
| 1SCC301295F0001 | |
| OT200-250E22W.stp | |
| OT200-250E22W.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 217.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 2.3 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.4 kg |
| 5.3 lb | |
| EAN Verpackungseinheit 1 | 6417019241395 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.0 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus zwischen den Polen des Schalters |
| 22 (Zwischen den Polen) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661324 |
| E-Nummer (Norwegen) | 4337883 |
ETIM for 1SCA022744R3300 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert110 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert110 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
