Vergrößern

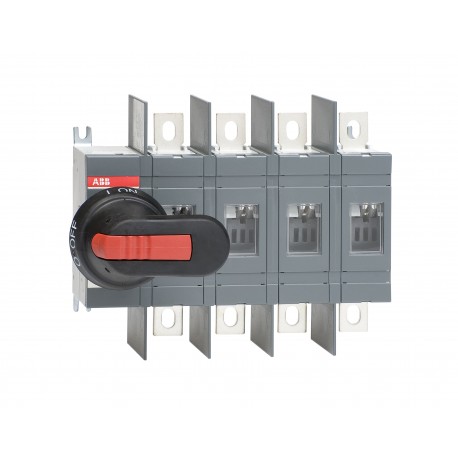

1SCA022744R3130 ABB Trennschalter OT200E04WP
1SCA022744R3130
ABB
Trennschalter OT200E04WP
Lasttrennschalter 4-polig 200 A, mit Griff und Welle mit großem Phasenabstand
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 38c7f0e2-afdb-437f-bade-e99da7597d4a Finnland (FI) |
| Vereinfachtes SCIP | 13ef30fb-8f17-44e1-97ee-eca47022b2b0 Deutschland (DE) |
| b52ab488-d178-48a0-9be2-190579665b92 Bulgarien (BG) | |
| 25b682b1-f2b9-4d49-9b75-6e6c90cdb808 Schweden (SE) | |
| c7da4c6c-577c-41d8-8952-8f33230ab414 Frankreich (FR) | |
| 3d1a096f-2fac-4f4f-920a-a708015be157 Deutschland (DE) | |
| 4c5fa768-6999-4cd0-8664-706bdc4eb983 Belgien (BE) | |
| 7b26ef58-78dc-4b7b-809f-0ba986f1e1c6 Estland (EE) | |
| 9e91db4e-54ab-446a-a754-52af98a3b52b Dänemark (DK) | |
| dfc42749-58ad-4fa0-845a-2863c121d2b9 Frankreich (FR) | |
| 1740113b-d32b-4b3d-9bec-1f04900f6591 Polen (PL) | |
| 74b2dac4-8074-493f-9bcc-d7c2caa6a991 Ungarn (HU) | |
| 079064e7-b493-49e3-bd30-58f791906f19 Italien (IT) | |
| 57074ea9-b786-416b-b988-36adcf209ed7 Deutschland (DE) | |
| c3888305-fb1f-4d12-94c6-d9624edded58 Niederlande (NL) | |
| 52d8fe1c-c655-49fd-9d94-2488588d16df Ungarn (HU) | |
| 5ef355d7-4470-43d7-bbc4-12848042572d Norwegen (NO) | |
| 368714d4-fd78-4479-813c-4f235bb14f2b Schweden (SE) | |
| bbe8c4fa-dd14-4427-80d2-812bfb6d2fc8 Tschechische Republik (CZ) | |
| 884cee89-0ee6-4d9e-a472-44ed52ef965a Polen (PL) | |
| e6d202d7-b157-4381-9dec-249db8e8c200 Deutschland (DE) | |
| 1bbf9cfe-9618-48d6-8492-2572f678b5c0 Kroatien (CR) | |
| 1eac861d-ee08-4e06-9ca8-c9166db2e3ea Deutschland (DE) | |
| 1626d49b-6c31-4962-8a94-c52ea37ff8de Belgien (BE) | |
| 3d9bd5f9-d4dc-408c-9ee2-61b989554c12 Spanien (ES) | |
| b28db08f-faf1-4bac-a1a0-0a249febc7b5 Polen (PL) | |
| bc5a05eb-e246-4c20-89e3-6c4ba1114022 Portugal (PT) | |
| ce18a56b-9708-4efa-9020-c768ca8cfe41 Griechenland (GR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | 1SCC301292F0001 |
| 1SCC301291F0001 | |
| OT200-250E04W.stp | |
| OT200-250E04W.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 212.5 mm |
| Höhe (Netto-Abmessung) | 170 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 2.075 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| Länge Verpackungseinheit 1 | 110 mm |
| Höhe Verpackungseinheit 1 | 290 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.245 kg |
| EAN Verpackungseinheit 1 | 6417019241371 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.0 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 04 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661320 |
| E-Nummer (Norwegen) | 4337881 |
| E-Nummer (Schweden) | 3171187 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
