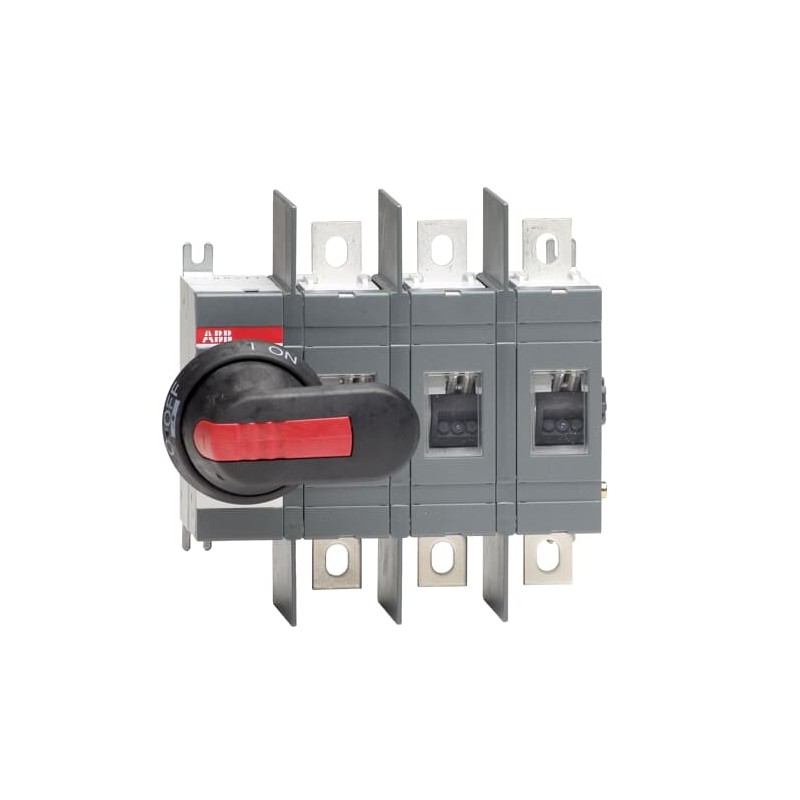

1SCA022744R2670 ABB Trennschalter OT200E03WP
Artikel-Nr.: 1SCA022744R2670
Hersteller: ABB
Beschreibung:
Trennschalter OT200E03WP
Lasttrennschalter 3-polig 200 A, mit Griff und Welle mit großem Phasenabstand
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| Demontageanleitung für End-of-Life-Produkte | 1SCC301117M0201 |
| Umweltinformationen | 1SCC301149D0202 |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 2c310831-4ac2-47e8-a2c7-2aec70cd4fc6 Finnland (FI) |
| Vereinfachtes SCIP | 54b605fe-4fa9-4f5f-80ce-52b99a13b3fe Deutschland (DE) |
| 05b8c3f4-7730-4b83-98df-e358637bdba2 Deutschland (DE) | |
| df225ed9-09fe-4bc6-8648-78db56b4c718 Dänemark (DK) | |
| d0e69cd6-3e7a-41a6-bb27-dce0b611c83c Belgien (BE) | |
| 29f672f2-ca02-469c-95fa-9dc625f640af Kroatien (CR) | |
| 50e48f7e-3fb3-4199-8fe3-2fe415a80d53 Deutschland (DE) | |
| 339342c1-24b6-4201-afc5-8a07debab33c Schweden (SE) | |
| bc98b22f-481a-4324-81e5-61338da86c50 Bulgarien (BG) | |
| 2eb6f461-49f6-40b1-a73c-9004dbd3f5d3 Frankreich (FR) | |
| 1c5cfa4c-3f7a-4549-b8b1-6855f7e0c606 Ungarn (HU) | |
| db653ab3-d558-4b3d-8c31-192defa102d5 Italien (IT) | |
| 0a270dd2-e06c-4c2e-b922-7e67ef31d8e0 Frankreich (FR) | |
| 0fa232bf-b7ec-4cb2-817b-5c74898ce33d Schweden (SE) | |
| 73a98c3b-6931-463f-b127-b0e48aa3ab22 Estland (EE) | |
| 206807e9-dd13-43f9-86db-d4a71b59c4da Niederlande (NL) | |
| c9fdf45e-f3c9-4fb4-958c-914a9567837e Ungarn (HU) | |
| 4101b6f9-676c-43fd-bc40-e64311137831 Deutschland (DE) | |
| f6302e37-36db-4f71-828b-54c0c6c09f4f Portugal (PT) | |
| a17901e6-1eb0-4d3f-8138-8ed97a47d322 Polen (PL) | |
| 8faf7564-24b3-4248-a375-9d430318f7c3 Griechenland (GR) | |
| 43d7d85a-9cc7-4c96-bfa5-4fe0650047a5 Tschechische Republik (CZ) | |
| 62837edb-e86d-4957-afa3-880e08f6cd1a Deutschland (DE) | |
| 7e9e67fc-b098-4d42-8514-e2dda9aa5f2d Polen (PL) | |
| 1c61ab6d-d0ea-4a95-85a2-28adf5378b7b Belgien (BE) | |
| f73e2b9c-686d-43c2-bc63-799a29713cc8 Polen (PL) | |
| ac064499-0ef8-4710-a23a-3a783d5fe158 Spanien (ES) | |
| 1f17b112-715f-4d3a-bb9a-5253dcb45762 Norwegen (NO) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301031M0220 |
| Mechanische Zeichnungen | OT200-250E03W.stp |
| OT200-250E03W.igs | |
| Umweltprodukterklärung - EPD | 1SCC301282D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP00 |
| Umweltinformationen | 1SCC301149D0202 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 169.5 mm |
| Höhe (Netto-Abmessung) | 150 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 110 mm |
| 4.3 in | |
| Bruttogewicht Verpackungseinheit 1 | 1.7 kg |
| 3.7 lb | |
| EAN Verpackungseinheit 1 | 6417019241333 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | Front IP00 |
| Phasenabstand | Wide phase distance |
| Grifffarbe | schwarz |
| Grifftyp | inklusiv Griff und Welle |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.0 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (315 A Sicherung, 500 V) 100 kA |
| (355 A Sicherung, 690 V) 80 kA | |
| (250 A Sicherung, 690 V) 100 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Besondere Funktionen | Mit großem Phasenabstand |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Seite des Schalters |
| 03 (Linksseitig) | |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 15 … 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301337D0201 |
| Atex Zertifikat | No certification needed |
| BV Zertifikat | 1SCC301103D0201 |
| Konformitätserklärung - CE | 1SCC301131D2705 |
| DNV GL Zertifikat | 1SCC301174D0204 |
| GL Zertifikat | 1SCC301139D0201 |
| LR Zertifikat | 1SCC301144D0201 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3661319 |
| E-Nummer (Norwegen) | 4337880 |
| E-Nummer (Schweden) | 3171186 |
ETIM for 1SCA022744R2670 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert110 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert110 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP00
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
