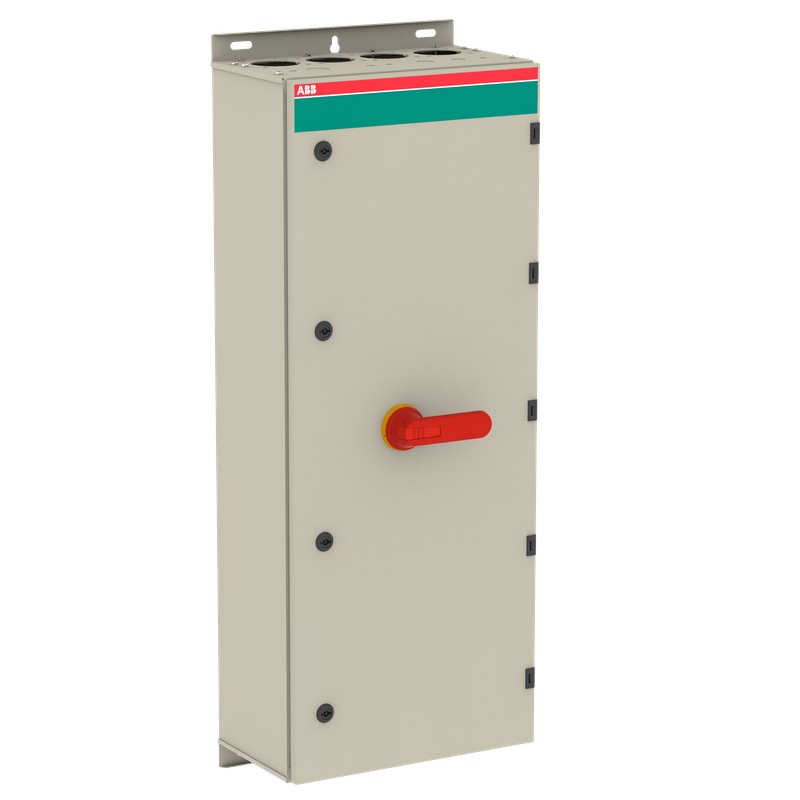

1SCA022742R3880 ABB Int. Sektion. EMC OT630KTRR3AZ Boxed Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022742R3880 ABB Int. Sektion. EMC OT630KTRR3AZ Boxed

1SCA022742R3880

ABB

Int. Sektion. EMC OT630KTRR3AZ Boxed

EMV-Sicherheitsschalter im Stahlblechgehäuse 3-polig 315 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,414.64
Stückpreis: $3,414.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPc58a0137-984b-4ead-ab29-9b5a35a96f8f Finnland (FI)
Vereinfachtes SCIP21af7741-cb7b-43a7-ad95-0086712d3fc7 Deutschland (DE)
e252cde7-4897-457e-9469-567f29ec1397 Ungarn (HU)
7bf9b6cf-6f41-4d35-8e91-c2f210e05443 Spanien (ES)
0e6cba54-a499-469d-b096-6a952d2c0e5c Belgien (BE)
6c522152-61ee-4dee-840c-d087e68aeac9 Frankreich (FR)
ee28857e-ecfb-431f-bda0-d2cde6fdc5ac Deutschland (DE)
7ee8a07a-5acc-4ad1-8e17-e87b897395bd Deutschland (DE)
39c7e935-b175-4ac0-b3af-3bd3873dfead Kroatien (CR)
1d28e461-8b59-4c89-970e-b0c4a64f6987 Deutschland (DE)
686afd41-0abc-4bf1-b045-aef4bea7a220 Tschechische Republik (CZ)
6f98c79c-ea48-4b87-84e9-0ab950025505 Belgien (BE)
6d900b15-833f-4944-a94d-f42acd81ee72 Bulgarien (BG)
21afd7f7-1e46-41b4-9eb9-392a11845b0c Portugal (PT)
840e37c3-723f-4d51-b599-57952bcffb8f Griechenland (GR)
292fdbe4-7e11-4f4c-9b37-097947792f0a Frankreich (FR)
f7111ea4-9a33-439b-8f6b-e2eff894a2f7 Schweden (SE)
1fd758a0-b843-4fc9-bb2f-4b8a60e20e76 Norwegen (NO)
a5585c16-b826-4510-8780-530f2b0f52d2 Polen (PL)
f29c7773-24b1-48ad-bac5-82e04007e22c Schweden (SE)
be6458dc-1c09-41d1-8725-199500c3eef4 Polen (PL)
977c73a1-f35d-4d89-8dd8-53920be21059 Niederlande (NL)
4dfd4e46-e243-4598-994e-d74af65e20b1 Polen (PL)
3e0dda94-561f-4136-bf03-bcec4eafd434 Deutschland (DE)
ed024be3-d156-4d92-a776-bb0c71c7cb26 Italien (IT)
f1f1c19f-dba1-49d3-a14b-f0b2bdd963a3 Dänemark (DK)
31162b2d-bdd2-4b57-95bc-5248e1200a66 Estland (EE)
37bb413f-1a4d-4a0f-a3f1-d33a297c1671 Ungarn (HU)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM104023P4R.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)1000 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht28.55 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 11110 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 131 kg
EAN Verpackungseinheit 16417019240572
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Farbekieselgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 12 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 570 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 25 W
Bedingter Bemessungskurzschlussstrom (Inc)90 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 80 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 kA
Empfohlener SchraubendreherHauptstromkreis M12
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 75 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M12
AnzugsdrehmomentHauptstromkreis 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340029D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022742R3880 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 570 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 570 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 20 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 315 kW
Schaltleistung bei 400 V (EF009166) 315 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) rot
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige
