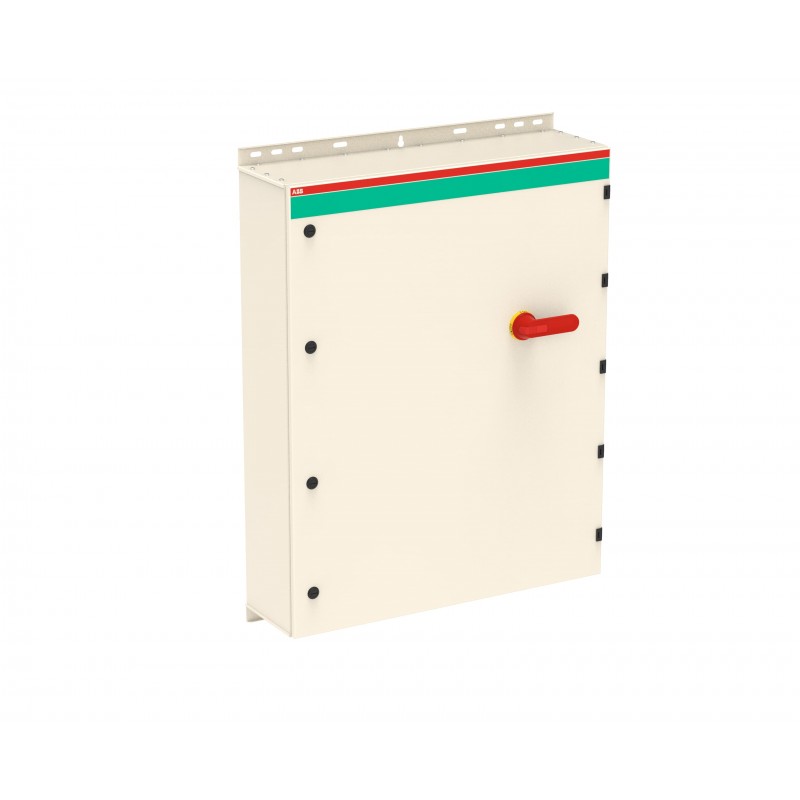

1SCA022725R2970 ABB Boxed int. EMC OT630KUUR3AZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022725R2970 ABB Boxed int. EMC OT630KUUR3AZ

1SCA022725R2970

ABB

Boxed int. EMC OT630KUUR3AZ

EMV-Sicherheitsschalter im Stahlblechgehäuse 3-polig 315 kW 400 V mit rot-gelbem Grif, IP65 Einführung unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $3,338.21
Stückpreis: $3,338.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPc97b180e-3082-41e7-b5c7-9875d07ee99a Finnland (FI)
Vereinfachtes SCIP2cbe2c41-35ce-40f7-b25b-70430454bca9 Deutschland (DE)
1150a8b2-0f0f-4713-8d08-49441723cbe3 Kroatien (CR)
728b1132-9047-41e6-b0fa-5f71a46c2a7b Polen (PL)
4179308c-6245-4330-9ef4-b18045876b5e Schweden (SE)
a0d51c58-d9ba-4b31-9b4b-275f4763073e Spanien (ES)
e67ff98e-a56a-4f39-b438-ee2776ea9273 Ungarn (HU)
a9df28cc-0a63-4386-8df1-6976f6ebf57b Tschechische Republik (CZ)
1f255b83-ff7c-4880-a85c-8e5da8140eee Belgien (BE)
078effc6-c100-4e66-9e8b-955473ef372a Deutschland (DE)
b59f7115-e039-46af-8f5a-281e4db4124b Deutschland (DE)
ab984f8e-4ea5-49cf-b29f-64cf21ef9e70 Bulgarien (BG)
6169ad13-035e-40ed-84d9-2fa8d0239832 Griechenland (GR)
55a57645-e1a6-4030-9310-53b4b5af3e3a Schweden (SE)
e139b061-6e04-419c-a100-24c7a00acb09 Portugal (PT)
7207c1f3-1e95-4381-94de-318f2f4552ea Polen (PL)
2d547d82-ec9b-4cbf-9448-3f5d98f061ba Frankreich (FR)
e71b49b0-5e03-4724-8dfb-927c766802e6 Frankreich (FR)
e3c4b578-9a86-4921-a137-d835849c1895 Niederlande (NL)
e4c913f1-4b51-4b7a-a591-dda0e14ad495 Ungarn (HU)
725c2d35-212f-421b-bfe4-9bf059f75245 Deutschland (DE)
81be4d63-9f51-48ba-86ab-4ea8fd2704db Deutschland (DE)
71122371-782f-4f74-b866-6bd426c81613 Dänemark (DK)
3f6d799a-3f59-4a5b-85e2-67cec2895126 Estland (EE)
b4899c27-d3c5-49d7-9ea5-6aad6920cfdf Belgien (BE)
c06e0700-ce8e-48aa-baec-279f8995d062 Polen (PL)
aa30ecc5-331c-4444-ae2a-cb674f72f639 Italien (IT)
49d87993-7558-48a5-93f2-25b8d823c678 Norwegen (NO)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM108023PBL8RDD.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)800 mm
Höhe (Netto-Abmessung)1000 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht43.8 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1815 mm
Länge Verpackungseinheit 11310 mm
Höhe Verpackungseinheit 1425 mm
Bruttogewicht Verpackungseinheit 150 kg
EAN Verpackungseinheit 16417019233796
Technische Daten
Position der Kabeleinführungunten/unten
Kabeldurchführungen pro SeiteBlank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Farbekieselgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 12 mm
PE-Schraubklemme 8pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 570 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 25 W
Bedingter Bemessungskurzschlussstrom (Inc)90 kA
Bemessungsstoßspannungsfestigkeit (Uimp)20 kV
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 80 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 kA
Empfohlener SchraubendreherHauptstromkreis M12
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 75 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M12
AnzugsdrehmomentHauptstromkreis 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340029D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
