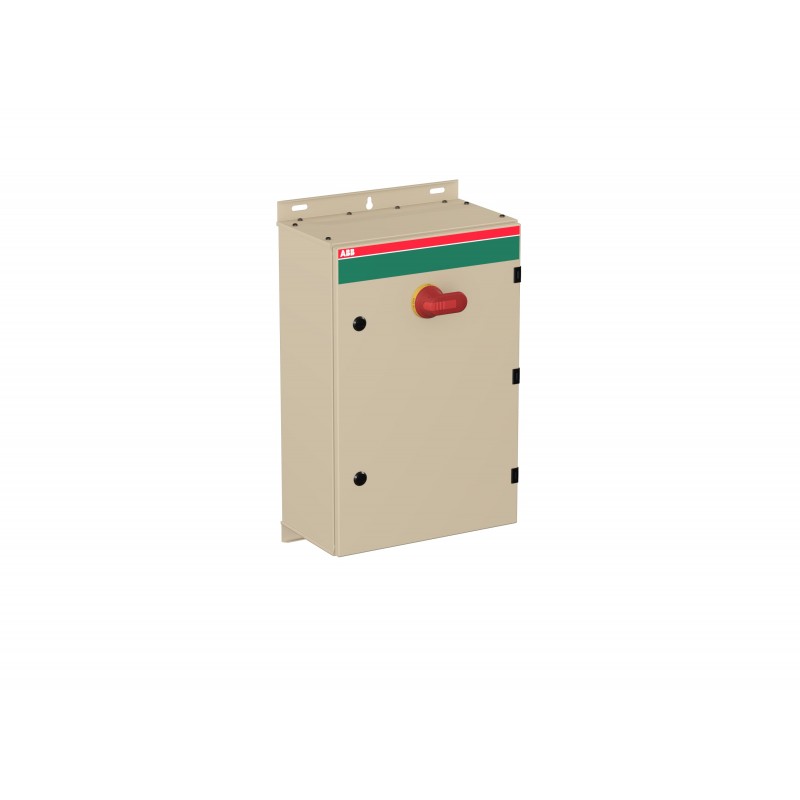

1SCA022700R6340 ABB Boxtrennschalter OT200KUUR3AZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022700R6340 ABB Boxtrennschalter OT200KUUR3AZ

1SCA022700R6340

ABB

Boxtrennschalter OT200KUUR3AZ

EMV-Sicherheitsschalter im Stahlblechgehäuse 3-polig 110 kW 400 V mit rot-gelbem Grif, IP65 Einführung unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,689.96
Stückpreis: $1,689.96
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP29060bab-6861-4140-ba05-b048baaadfed Finnland (FI)
Vereinfachtes SCIP060f6a57-ba71-4b51-a5e2-2ab20cf7c68e Deutschland (DE)
d5960900-8c67-4e56-97cb-b60139bdc4b0 Portugal (PT)
00ae91ee-37bb-424c-9d64-4797a2d28951 Bulgarien (BG)
6161baa5-b718-4476-bb00-cb62aa8f40ac Frankreich (FR)
5d8490ad-a759-47b1-b499-2cf0e4793d6f Deutschland (DE)
b4d9baf5-c950-4e45-8a21-2d92aa2b3688 Dänemark (DK)
68b5e3b2-ede7-4e06-8122-c090c18b3ac6 Estland (EE)
310fc7d3-02e5-4b87-99b1-511cc88f0a23 Polen (PL)
940f3eab-ea94-4a34-a2ca-0d6917b0f13d Schweden (SE)
d8181a06-4c89-4be0-8f2a-b3c2e98dcd3a Frankreich (FR)
6bd6a255-c57c-4be3-a51c-ca7c89374472 Deutschland (DE)
445f4e19-7c63-4ebf-93b4-06043bb0ed51 Italien (IT)
b87069fc-2aef-4560-a745-497afd2c903d Belgien (BE)
01f81df0-4d56-4854-845b-54ddc107afa4 Polen (PL)
9a5d7c31-11f0-4b81-82db-981f09c07f9f Niederlande (NL)
1abee905-4efe-4458-a3bc-7b7cd7fdd111 Ungarn (HU)
da44fbf2-69e8-4286-9359-2541a607c9fb Belgien (BE)
5db89a9f-da4b-4e97-b29e-0e9119833892 Schweden (SE)
05989bb0-0dd1-4a6f-a990-54fcbcce78c8 Deutschland (DE)
308d7e8a-4302-434f-8de1-1b733c3a8d03 Kroatien (CR)
bebe347b-6b6c-454e-a6f1-2311dfafd3a5 Norwegen (NO)
6bc23194-a158-4c10-808b-cdeb7941d8ae Ungarn (HU)
365eeecd-138c-44f0-9dce-0fa95462c9cb Tschechische Republik (CZ)
7da3cbbf-ae34-4b49-bffb-680370efed5b Polen (PL)
f0f17a93-2e7c-44eb-b1af-53703995c900 Spanien (ES)
d62b2cdb-0e98-40d3-a46b-297200667d52 Griechenland (GR)
4def6bbe-2283-4b02-b01d-db9da3f27cf9 Deutschland (DE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM604023PBL4R.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht21.91 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 123.6 kg
EAN Verpackungseinheit 16417019223681
Technische Daten
Position der Kabeleinführungunten/unten
Kabeldurchführungen pro SeiteBlank / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Farbekieselgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 8 mm
PE-Schraubklemme 2pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bedingter Bemessungskurzschlussstrom (Inc)40.5 kA
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 160 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Empfohlener SchraubendreherHauptstromkreis M8
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 22 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M8
AnzugsdrehmomentHauptstromkreis 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
