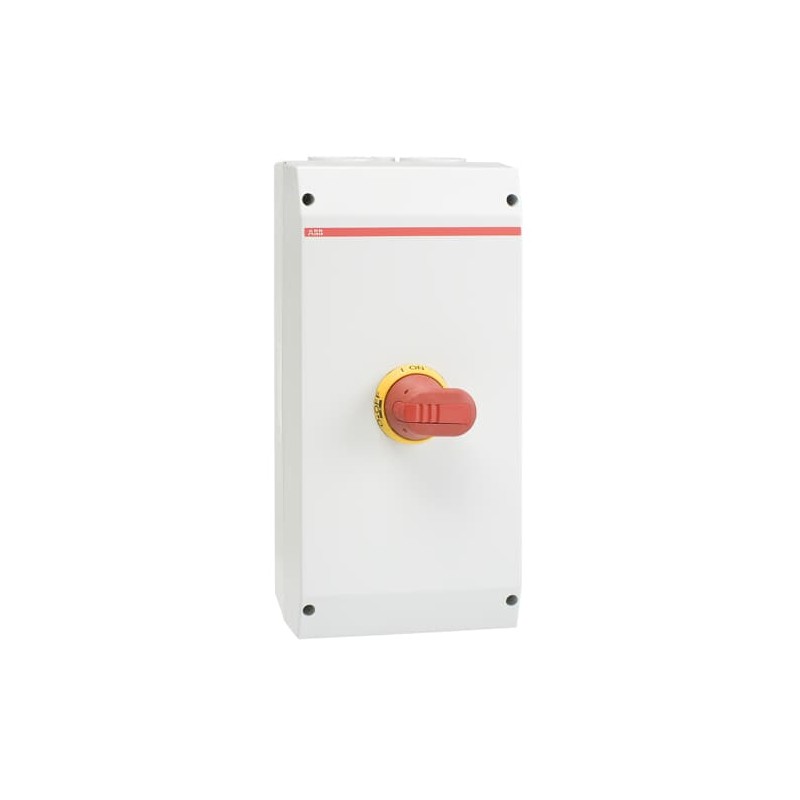

1SCA022615R0500 ABB Boxed Trennschalter EMC OTE25A6B 6P
1SCA022615R0500
ABB
Boxed Trennschalter EMC OTE25A6B 6P
EMV-Sicherheitsschalter im Kunststoffgehäuse 6-polig 15 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 0633c75f-c489-4445-958e-31312f74301a Finnland (FI) |
| Vereinfachtes SCIP | 9e31437b-f090-482b-af44-23f615c6b52f Deutschland (DE) |
| 93ba0b0e-baeb-4c5f-af92-7bf2ac6cca0a Griechenland (GR) | |
| 2f515993-e643-45a8-bcb7-f4d83e0ac237 Belgien (BE) | |
| 46fb1466-397d-4ae5-a22f-dc7989efc199 Deutschland (DE) | |
| f4d5d4df-9347-4207-8221-f0a61b6e7e2f Tschechische Republik (CZ) | |
| b6a7ee86-253d-4ebf-9770-fa98e6fe69fc Kroatien (CR) | |
| 15556f79-0351-481c-bd96-15b408c18ecd Ungarn (HU) | |
| e74f13a9-30a4-4b57-911b-f66363150dfb Deutschland (DE) | |
| b10c33fe-1b30-423c-ad81-16b8a8d94477 Portugal (PT) | |
| 0cdac2ab-58de-4a93-b7c5-d2abfd86744b Bulgarien (BG) | |
| 90ed6267-a295-4101-9269-76a093eedc3f Deutschland (DE) | |
| de4bca24-ac23-44ed-8cd4-d7333e712ba0 Frankreich (FR) | |
| 3cc7b06d-9ffe-47e8-82fd-1bb6bf7c7f37 Ungarn (HU) | |
| 8d288082-290d-4bff-8745-38d7a1e0dae4 Italien (IT) | |
| b955e366-2dc6-45f3-aa14-1ea9205de7ed Estland (EE) | |
| 0f6355e3-0c68-4ef4-893a-7d909dbfd8a2 Belgien (BE) | |
| 0bd77090-c061-4bcf-a50b-7376d757fd53 Schweden (SE) | |
| 38e2bcd6-1690-49a5-b942-5af34c85d048 Frankreich (FR) | |
| 16371bfd-7fac-4ee9-b576-a7fd8575d426 Polen (PL) | |
| 28b0b3f2-5d9e-4ab1-a2e4-9286316d8a59 Polen (PL) | |
| bb77bb31-4f00-4587-b98e-943d0fdbdf76 Niederlande (NL) | |
| 96508db3-3080-45dd-b0bc-275dfaa23558 Schweden (SE) | |
| 806d0063-83a6-4ca3-b1b7-a3e15dd2a260 Dänemark (DK) | |
| 97f615e6-989e-46e9-a3b8-dae0ea50115c Deutschland (DE) | |
| 0cb016d8-782e-4b37-a950-7bf02aa6df58 Polen (PL) | |
| a9fb03e9-4333-4026-aa75-ed569f43eacd Spanien (ES) | |
| b0be3a1e-2acc-470f-8d76-8c74d6a296c9 Norwegen (NO) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Letztes Bestelldatum | 2026-08-31 All Countries |
| Nachfolgeprodukt | OTE25GA6M |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 200 mm |
| Höhe (Netto-Abmessung) | 400 mm |
| Tiefe (Netto-Abmessung) | 140 mm |
| Nettogewicht | 3.9 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 213 mm |
| Länge Verpackungseinheit 1 | 417 mm |
| Höhe Verpackungseinheit 1 | 197 mm |
| Bruttogewicht Verpackungseinheit 1 | 4.1 kg |
| EAN Verpackungseinheit 1 | 6417019200279 |
| Technische Daten | |
| Kabelquerschnitt | 1.5 ... 35 mm² |
| Position der Kabeleinführung | oben und/oder unten |
| Kabeldurchführungen pro Seite | I-flange / I-flange |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 1.5 ... 35 mm² |
| PE-Schraubklemme 4pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 63 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | rot/gelb |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 1 S, 0 Ö |
| Neutralleitertyp | fester Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.8 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 45 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 30 A |
| (500 V) 30 A | |
| (690 V) 20 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 15 kW |
| (500 V) 15 kW | |
| (690 V) 15 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 1.4 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 kA |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 2 N·m |
| Abisolierlänge | 13 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 13 mm |
| Anzugsdrehmoment | Hauptstromkreis 2 N·m |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC340018D0204 |
| Konformitätserklärung - CE | 1SCC340004D2705 |
| DNV GL Zertifikat | 1SCC340045D0203 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 750 V |
| Bemessungsbetriebsspannung (EF001435) | 750 V |
| Bemessungsdauerstrom Iu (EF001389) | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 30 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 1 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 15 kW |
| Schaltleistung bei 400 V (EF009166) | 15 kW |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | rot |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
