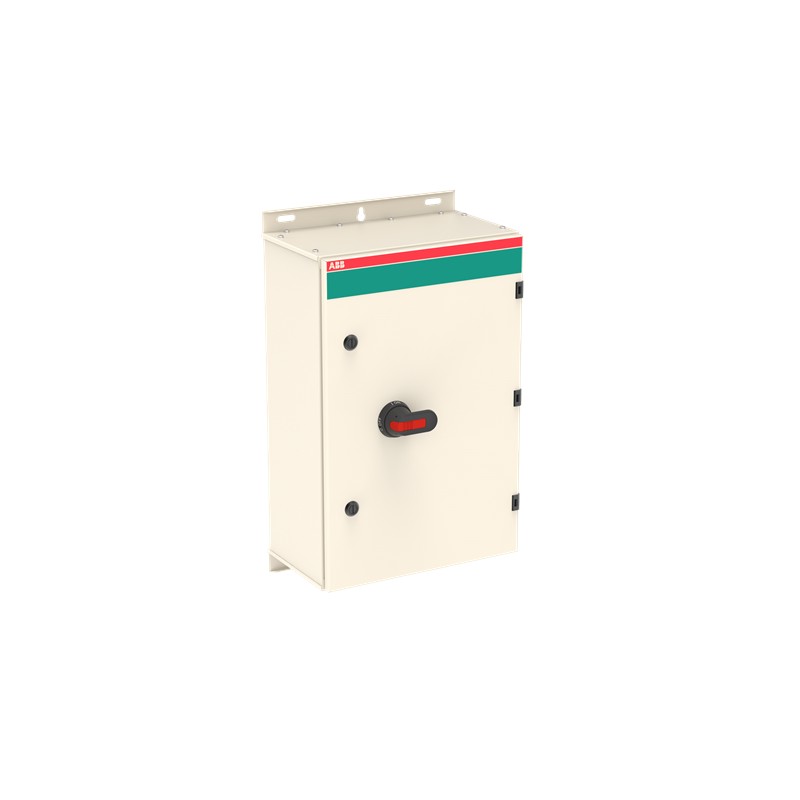

1SCA022602R0710 ABB Boxed Trennschalter OT250KLUU3BZ
1SCA022602R0710
ABB
Boxed Trennschalter OT250KLUU3BZ
Gekaps. Lastsch. OT250KLUU3BZ
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | bcc8b84f-d36c-4221-9d0c-d2f2916a7838 Finnland (FI) |
| Vereinfachtes SCIP | 10b3ed92-b349-4c22-a2ad-85b9a7548b74 Deutschland (DE) |
| 820b8909-7de9-4b98-a3e4-1353aa22b8b2 Deutschland (DE) | |
| 60d767d3-795e-45a6-9405-0864e7067e9b Deutschland (DE) | |
| b19ed835-4e07-4733-952c-85e30246db49 Tschechische Republik (CZ) | |
| daa8761b-214e-4839-adda-27ba925fe3f5 Kroatien (CR) | |
| c7f88f37-a37c-488f-bcbd-81ee51539220 Spanien (ES) | |
| bde0235f-78a7-4bbf-8eb2-c69b27e06266 Ungarn (HU) | |
| 58ba43e7-74b3-4319-8cd7-1041e9270c90 Belgien (BE) | |
| 4188ba47-d479-498e-a13d-e1c344207c57 Polen (PL) | |
| a06b10d9-f83e-4e8b-85e9-83af4ab2e64d Schweden (SE) | |
| 255e9dee-d0be-41cb-8feb-8d4d2bb3ce07 Italien (IT) | |
| f5ee481a-988a-4277-bcbf-7c9870e6e588 Schweden (SE) | |
| db8d5efc-0743-4e06-9dbe-035960fc4872 Frankreich (FR) | |
| b929ded6-3635-4bbb-af17-f30c7e76df27 Deutschland (DE) | |
| ecd6dc35-d5bf-4285-a378-0034bfd708f4 Deutschland (DE) | |
| bc0a8fe7-a0a2-49e1-9065-f98ce2e1be0f Frankreich (FR) | |
| 24273e66-79fd-4f54-81cf-d280f6862f07 Ungarn (HU) | |
| 35601eeb-1604-4137-9790-9159c8949bc5 Portugal (PT) | |
| dfe1d377-5586-4af7-8c9d-4471a5647295 Griechenland (GR) | |
| 5d5a6ebb-a120-47a2-9f00-ef99d57bc0f2 Bulgarien (BG) | |
| 5f1179e5-bd36-4fe0-9dc5-5d6aef4075fb Polen (PL) | |
| 82afc978-a8dc-4b46-ba50-09f08a12d911 Norwegen (NO) | |
| 3c0b7bd3-c894-4651-9e58-37fdf48b9c53 Belgien (BE) | |
| 0038e334-6f0e-489c-8306-f1cc09dd0c00 Estland (EE) | |
| 9812582f-69a9-488c-8ba7-02afe5006a7a Niederlande (NL) | |
| d1d3eb72-5d24-4c41-9a5f-1e5a92cabe49 Polen (PL) | |
| daf7991b-e618-4b4d-9580-a132520795a5 Dänemark (DK) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM604023PBL.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 15.81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 17.5 kg |
| EAN Verpackungseinheit 1 | 6417019195162 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | Blank /Blank |
| Farbe | RAL7032 |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 4pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | abnehmbarer Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 132 kW |
| Schaltleistung bei 400 V (EF009166) | 132 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
