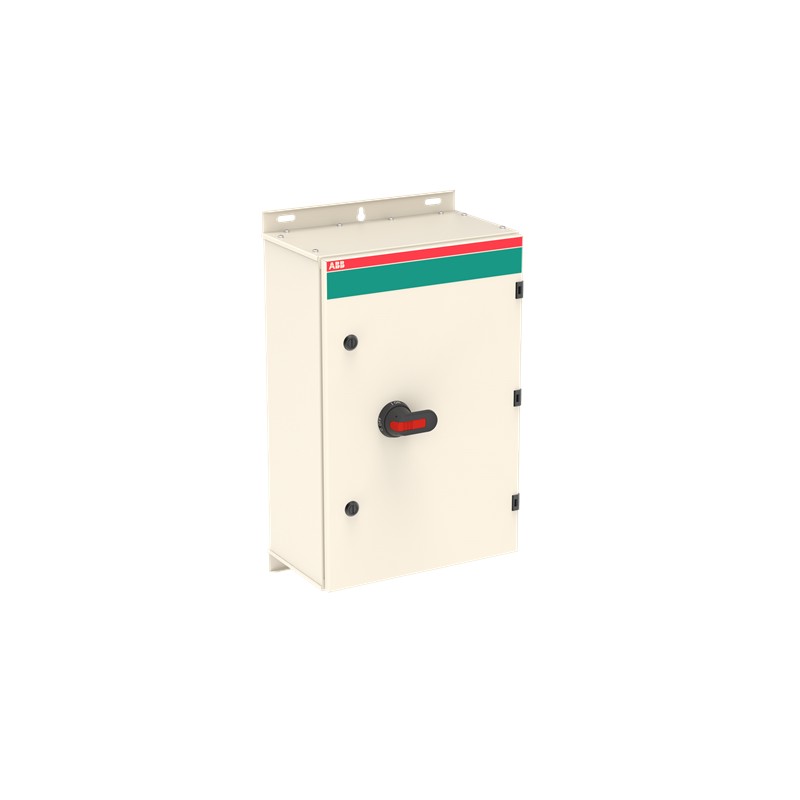

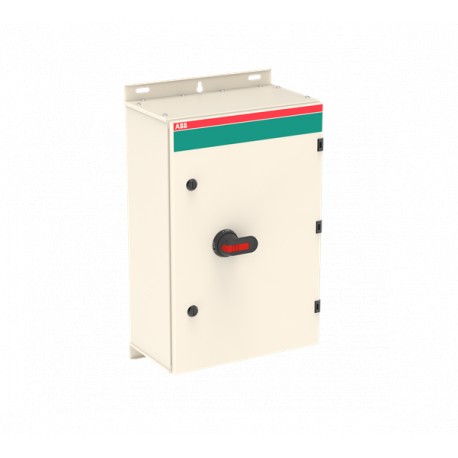

1SCA022602R0630 ABB Boxed Trennschalter OT200KLUU3BZ
1SCA022602R0630
ABB
Boxed Trennschalter OT200KLUU3BZ
OT200KLUU3BZ Lasttrennschalter im Geh. 3-polig 200A 690V m. schwarzem Griff Stahlblechgeh. IP65 ohne Einf.
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | a825c878-8c1b-4303-9516-05b78fbb5e4d Finnland (FI) |
| Vereinfachtes SCIP | 112c8426-c2c3-473c-ae49-ed2caf9acf1d Deutschland (DE) |
| 26051be3-618e-4bdf-a704-8df2d3a93fab Bulgarien (BG) | |
| 659c0f5b-2b98-4a40-85fe-eb7d99775393 Schweden (SE) | |
| be307161-6fb9-4d4f-9c1d-8e2b7b6c2d6c Italien (IT) | |
| a0a63681-42cc-4a6f-b7a6-61e77f206dcd Frankreich (FR) | |
| 94873881-9a27-4424-8dbb-b7586fbcc7ad Niederlande (NL) | |
| 6b70fcb8-3349-4dcc-b9a6-732334518763 Portugal (PT) | |
| 40b77fce-88ca-4b4e-8d64-3b1d4b3570d8 Griechenland (GR) | |
| 3d23e172-c2f6-46ed-9d7c-c801be447e39 Polen (PL) | |
| 6c3d1b8e-6c04-4e23-83dd-dffa9655af4c Norwegen (NO) | |
| 7471afb0-b7a7-4c9f-88ab-6374ea478720 Belgien (BE) | |
| c1b7d95f-62b5-464e-ad3b-3a25e1cf6fd1 Polen (PL) | |
| 0267fcc2-a750-4478-a1be-7bc7bcf41091 Polen (PL) | |
| 4f5e4b97-3e43-4472-bf85-16bbba7c7ee3 Estland (EE) | |
| 4da69bb9-0584-432d-9b0e-6e09a5634cc1 Deutschland (DE) | |
| e6093420-bb64-45a0-b402-a1ef2aa64ecd Deutschland (DE) | |
| 51b7cac4-0414-4942-a8c3-6564329c93cc Frankreich (FR) | |
| f23fbbb7-2f33-4654-ac95-b4b2be857136 Schweden (SE) | |
| b9201bce-a882-4ba1-84a8-2ffbe7724386 Deutschland (DE) | |
| bab663e1-d21f-41b9-a86e-2c1f1800c197 Dänemark (DK) | |
| 2178fb62-1293-41b1-ab5c-671ac6819725 Deutschland (DE) | |
| 7bd3d22c-63de-45b0-bb78-2c9f4826810d Kroatien (CR) | |
| 62001f29-195a-459a-9333-077e2850c237 Tschechische Republik (CZ) | |
| 2603dfb7-1fa5-499c-9ef4-0a8d8ee6da8a Ungarn (HU) | |
| 1e3a13aa-1edc-4af6-949e-9fc958eb1827 Belgien (BE) | |
| 895099f0-eb3a-41f7-8f0a-554e7e7b2ac8 Ungarn (HU) | |
| 89e5de08-706d-497d-a849-06e30019c295 Spanien (ES) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM604023PBL.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 15.61 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 17.3 kg |
| EAN Verpackungseinheit 1 | 6417019195155 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | Blank /Blank |
| Farbe | RAL7032 |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 4pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | abnehmbarer Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 200 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 110 kW |
| Schaltleistung bei 400 V (EF009166) | 110 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
