ABBHandschalter 1SCA022575R7670 ABB Boxed Trennschalter OTR36A3B

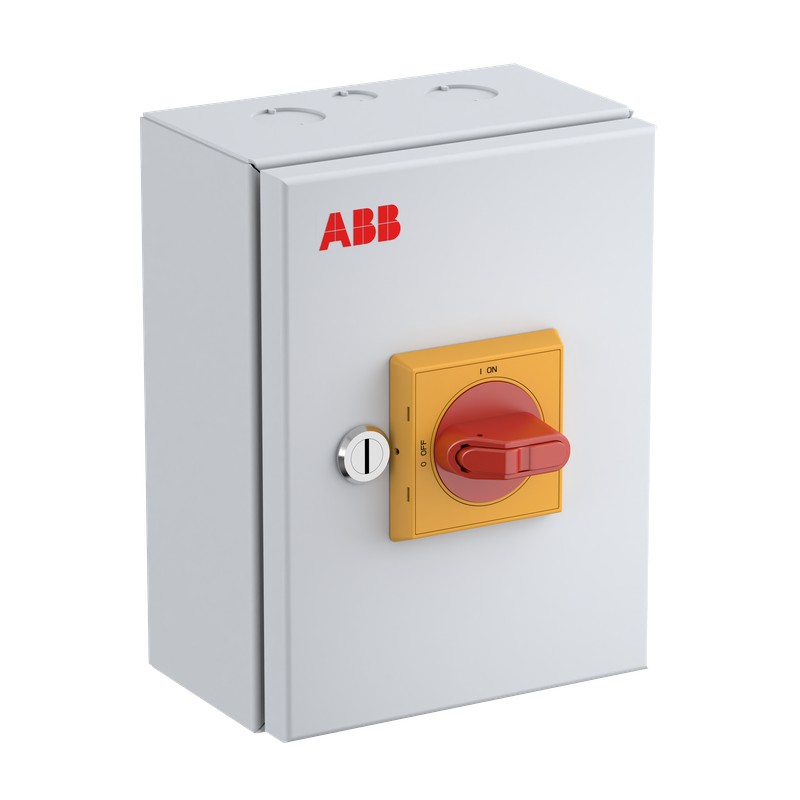

ABB 1SCA022575R7670 1SCA022575R7670 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022575R7670 ABB Boxed Trennschalter OTR36A3B

Artikel-Nr.: 1SCA022575R7670

Hersteller: ABB

Beschreibung:

Boxed Trennschalter OTR36A3B
Sicherheitsschalter im Edelstahlgehäuse 3-polig 22 kW 400 V mit rot-gelbem Griff IP65 Einführung unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 474,63 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340006M0013
Mechanische ZeichnungenOTLK201510SBLB.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTR63GA3M
Herkunftsland oder HerkunftsgebietBulgarien (BG)
Abmessungen
Breite (Netto-Abmessung)150 mm
Höhe (Netto-Abmessung)200 mm
Tiefe (Netto-Abmessung)100 mm
Nettogewicht1.8 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1162 mm
Länge Verpackungseinheit 1222 mm
Höhe Verpackungseinheit 1148 mm
Bruttogewicht Verpackungseinheit 11.9 kg
EAN Verpackungseinheit 16417019186160
Technische Daten
Kabelquerschnitt1.5 ... 35 mm²
Position der Kabeleinführungunten/unten
Kabeldurchführungen pro SeiteBlank / B-flange
Farbeedelstahl
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 1.5 ... 35 mm²
PE-Schraubklemme 2pc,1.5 ... 25 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 63 A
Schutzart(nach IEC 60529) IP65
GehäusematerialEdelstahl
Grifffarberot/gelb
GrifftypSelektorgriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 1 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 4.5 W
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 45 A
(500 V) 45 A
(690 V) 20 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 22 kW
(500 V) 22 kW
(690 V) 15 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 2.1 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 1.5 kA
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 2 N·m
Abisolierlänge13 mm
Technische Daten UL/CSA
Abisolierlänge13 mm
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentHauptstromkreis 2 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340006D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022575R7670 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert750 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert63 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert45 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert1.5 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert22 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert22 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertrot
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
