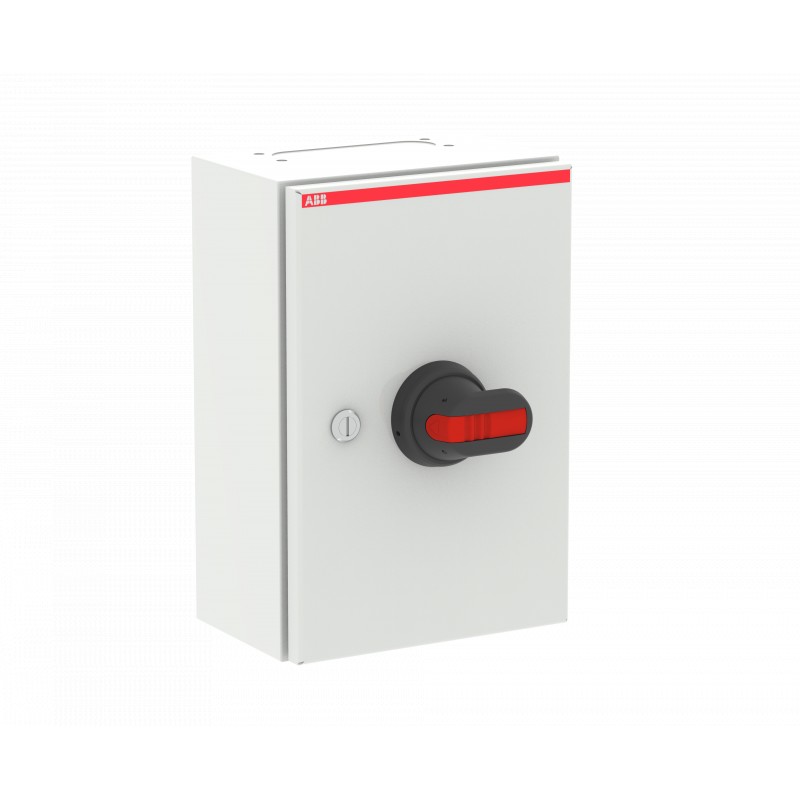

1SCA022546R1040 ABB Int. Sektionad. des Abschnitts in Feld OTL75T6B
1SCA022546R1040
ABB
Int. Sektionad. des Abschnitts in Feld OTL75T6B
Sicherheitsschalter im Stahlblechgehäuse 6-polig 37 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340006M0013 |
| Mechanische Zeichnungen | OTLK302013PBB.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Letztes Bestelldatum | 2026-08-31 All Countries |
| Nachfolgeprodukt | OTL80GT6M |
| Herkunftsland oder Herkunftsgebiet | Bulgarien (BG) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 200 mm |
| Höhe (Netto-Abmessung) | 300 mm |
| Tiefe (Netto-Abmessung) | 135 mm |
| Nettogewicht | 3.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 212 mm |
| Länge Verpackungseinheit 1 | 313 mm |
| Höhe Verpackungseinheit 1 | 191 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.7 kg |
| EAN Verpackungseinheit 1 | 6417019174570 |
| Technische Daten | |
| Kabelquerschnitt | 10 ... 70 mm² |
| Position der Kabeleinführung | oben und/oder unten |
| Kabeldurchführungen pro Seite | B-flange / B-flange |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 10 ... 70 mm² |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 115 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 1 S, 0 Ö |
| Angebaute Hilfskontakte | 1 S, 0 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 100 A |
| (500 V) 100 A | |
| (690 V) 100 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 80 A |
| (500 V) 60 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 37 kW |
| (500 V) 37 kW | |
| (690 V) 37 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 3.6 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Abisolierlänge | 20 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 20 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340005D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642384 |
| E-Nummer (Schweden) | 3140574 |
