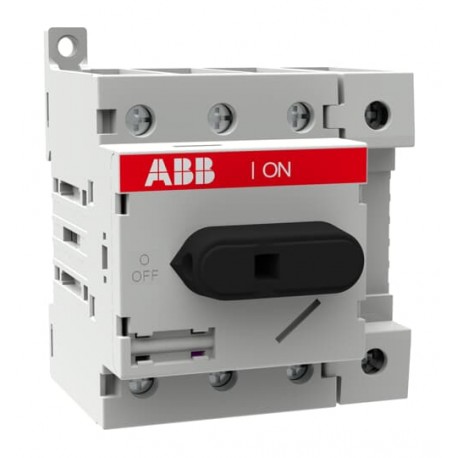

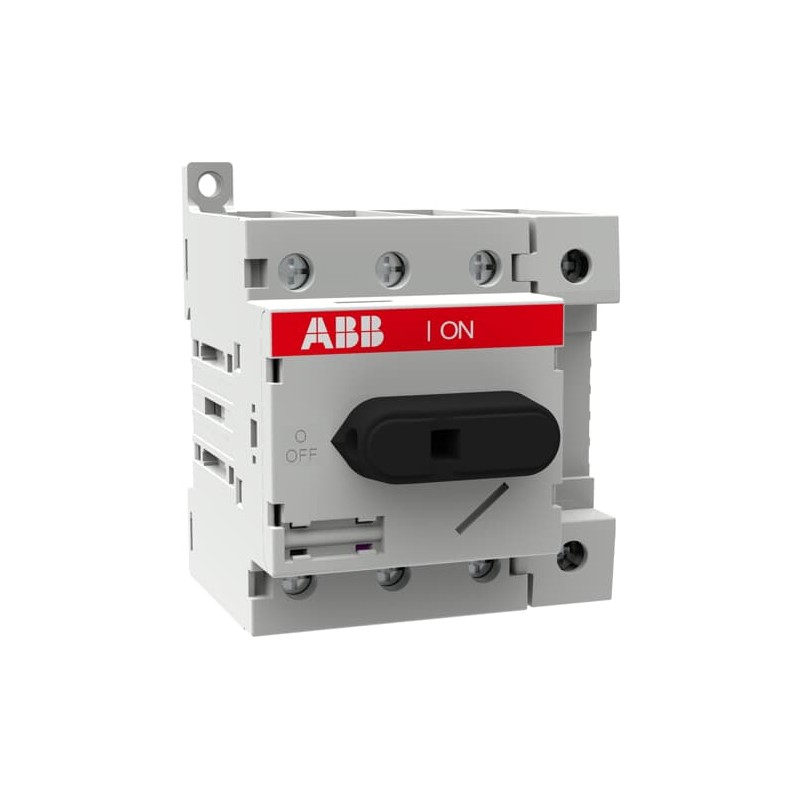

1SCA022530R6400 ABB OT63ML4 Trennschalter
1SCA022530R6400
ABB
OT63ML4 Trennschalter
Lasttrennschalter 4-polig 63 A, mit schwarzem Knebelgriff DIN-Schienenmontage
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltinformationen | 1SCC301183D0201 |
| Umweltprodukterklärung - EPD | 1SCC301279D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301064M0212 |
| Mechanische Zeichnungen | 1SCC307719F0001 |
| 1SCC307718F0001 | |
| OT45-80ML4.stp | |
| OT45-80ML4.igs | |
| Umweltprodukterklärung - EPD | 1SCC301279D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC301183D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 70 mm |
| Höhe (Netto-Abmessung) | 91.5 mm |
| Tiefe (Netto-Abmessung) | 73 mm |
| Nettogewicht | 0.31 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 82 mm |
| Länge Verpackungseinheit 1 | 103 mm |
| Höhe Verpackungseinheit 1 | 84 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.34 kg |
| EAN Verpackungseinheit 1 | 6417019168852 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 1.5 ... 35 mm² |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 80 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 80 A |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - Simultaneous Function |
| Grifftyp | Griff und Welle nicht enthalten |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (100 A Sicherung, ≤ 415 V) 50 kA |
| (100 A Sicherung, 500 V) 100 kA | |
| (80 A Sicherung, 690 V) 50 kA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 80 A |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 80 A |
| (500 V) 80 A | |
| (690 V) 80 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 75 A |
| (500 V) 58 A | |
| (690 V) 20 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 ... 415 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 2.1 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 kA |
| Besondere Funktionen | - |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 2 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | (nach IEC 60947-1) 2 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301335D0201 |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC301167D2704 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Schweden) | 3171080 |
