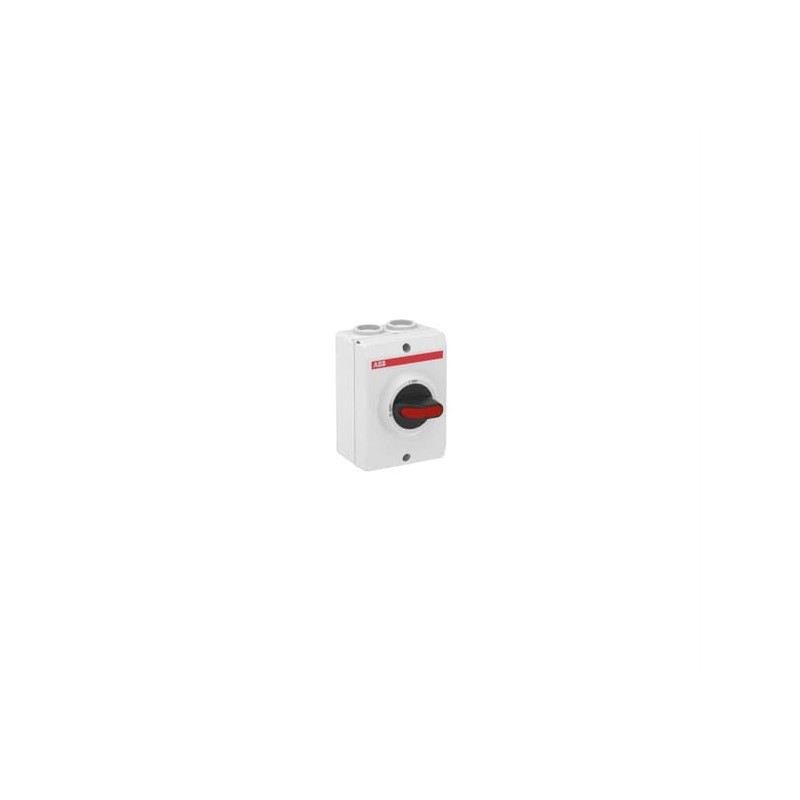

1SCA022400R9410 ABB Boxed Trennschalter OTP16HT3M Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022400R9410 ABB Boxed Trennschalter OTP16HT3M

1SCA022400R9410

ABB

Boxed Trennschalter OTP16HT3M

OTP16HT3M Sicherheitsschalter 3-polig 7,5 kW 400V m. schwarzem Griff

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $98.15
Stückpreis: $98.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340002M0012
Mechanische ZeichnungenOTPK0128560SRM20.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktOTP16GK3M
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)85 mm
Höhe (Netto-Abmessung)120 mm
Tiefe (Netto-Abmessung)60 mm
Nettogewicht0.4 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1106 mm
Länge Verpackungseinheit 1158 mm
Höhe Verpackungseinheit 197 mm
Bruttogewicht Verpackungseinheit 10.5 kg
EAN Verpackungseinheit 16417019130798
Technische Daten
Kabelquerschnitt0.75 ... 10 mm²
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xM20 / 2xM20
FarbeRAL7035
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 0.75 ... 10 mm²
PE-Schraubklemme 2pc,0.75 ... 2.5 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 40 A
Schutzart(nach IEC 60529) IP65
GehäusematerialPlastik
Grifffarbeschwarz
GrifftypSelektorgriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte1 S, 1 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypfester Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position des N-LeitersZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 1.6 W
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 32 A
(500 V) 32 A
(690 V) 32 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 0.705 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 0.5 kA
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 0.8 N·m
Abisolierlänge10 mm
Technische Daten UL/CSA
Abisolierlänge10 mm
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentHauptstromkreis 0.8 N·m
Zertifikate und Deklarationen
BV Zertifikat1SCC340018D0204
Konformitätserklärung - CE1SCC340003D2704
DNV GL Zertifikat1SCC340045D0203
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Norwegen)1428840

ETIM for 1SCA022400R9410 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 750 V
Bemessungsbetriebsspannung (EF001435) 750 V
Bemessungsdauerstrom Iu (EF001389) 40 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 16 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 7.5 kW
Schaltleistung bei 400 V (EF009166) 7.5 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
