Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

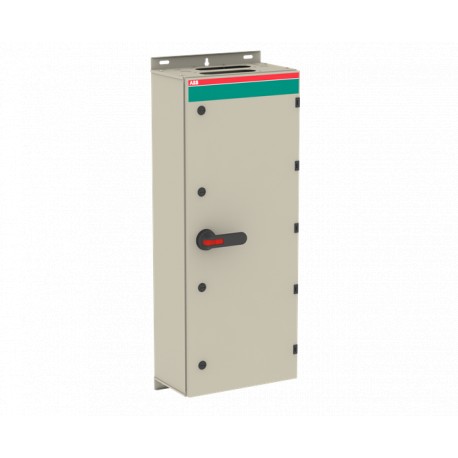

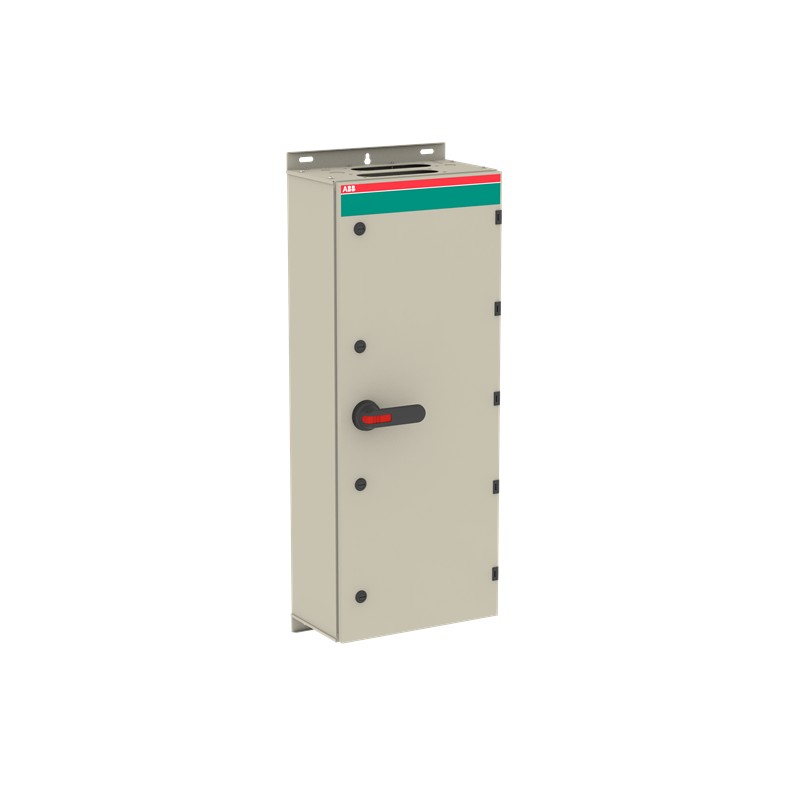

1SCA022340R2390 ABB Boxtrennschalter OT630KLCC3TZ
Artikel-Nr.: 1SCA022340R2390
Hersteller: ABB
Beschreibung:
Boxtrennschalter OT630KLCC3TZ
Sicherheitsschalter im Stahlblechgehäuse 3-polig 315 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 61872965-bce2-42e8-8c0d-f91b20ed4006 Finnland (FI) |
| Vereinfachtes SCIP | 03d08046-7af2-47aa-b6dd-f1ff69935e04 Deutschland (DE) |
| bbf6dc04-d958-4bd9-b9fc-d2762e6da8a0 Belgien (BE) | |
| af34e044-6680-48da-b4f3-c56a78bde458 Italien (IT) | |
| 2b2f3cf6-3d17-4d79-b7e2-e15f52c0a66b Schweden (SE) | |
| ab872207-2058-48e9-a9f8-3125620b4f9b Belgien (BE) | |
| b1f94c8c-c163-4a63-b798-a44bc9760bd2 Polen (PL) | |
| 577a8b2d-c604-40f2-a2ff-2ce67b3d6fa3 Spanien (ES) | |
| 2c3ac2d1-b42e-4a12-8aff-082618d89c93 Portugal (PT) | |
| 776f1895-a02e-4080-9175-23b1c2a76cf7 Bulgarien (BG) | |
| 931c47e7-6f78-4661-9874-69bd366f95bc Ungarn (HU) | |
| c9895452-23f4-4de6-a437-557af9aab50d Frankreich (FR) | |
| 5d69649d-b55b-4f64-9dbb-e17481f97f75 Griechenland (GR) | |
| 5baaea42-b976-488b-8527-4452e4857d01 Kroatien (CR) | |
| 3388542d-a9be-4095-9f15-b5b396432948 Polen (PL) | |
| de91a00b-9d9d-4148-bdf2-6812c7183606 Tschechische Republik (CZ) | |
| bb53ba1a-0148-4e60-8020-8d86afe10d3b Niederlande (NL) | |
| 25fe4985-d582-4ce3-a211-2c8067b43db4 Norwegen (NO) | |
| 27de0452-8359-4a8f-81aa-062b3e956502 Polen (PL) | |
| ce9fab5c-4553-4cd1-858b-08ee465c4db9 Estland (EE) | |
| d49b2ad1-f513-4b58-bc81-43634a3e1bfd Ungarn (HU) | |
| 919a115b-5c02-4bab-94db-7631a2c4d946 Dänemark (DK) | |
| 0bf95128-7dbc-4859-be41-fdb1f8b918a9 Deutschland (DE) | |
| fb2cbc2f-b99c-4e22-b144-2966e889469b Schweden (SE) | |
| c7e65717-0562-4740-96e1-7e7d31db5100 Frankreich (FR) | |
| cc5a4f64-902a-4345-b34c-08acd8a848d9 Deutschland (DE) | |
| 62708f02-fb79-4e48-80e4-b12b28e7f8d9 Deutschland (DE) | |
| e4d1be02-11f1-451d-9439-9e4f266771d5 Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM104023P2C.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 1000 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 29.35 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 1110 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 31.8 kg |
| EAN Verpackungseinheit 1 | 6417019116556 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 570 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 25 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 90 kA |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 80 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340029D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642731 |
| E-Nummer (Norwegen) | 1429114 |
| E-Nummer (Schweden) | 3140614 |
ETIM for 1SCA022340R2390 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert570 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert570 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert20 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert315 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert315 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
