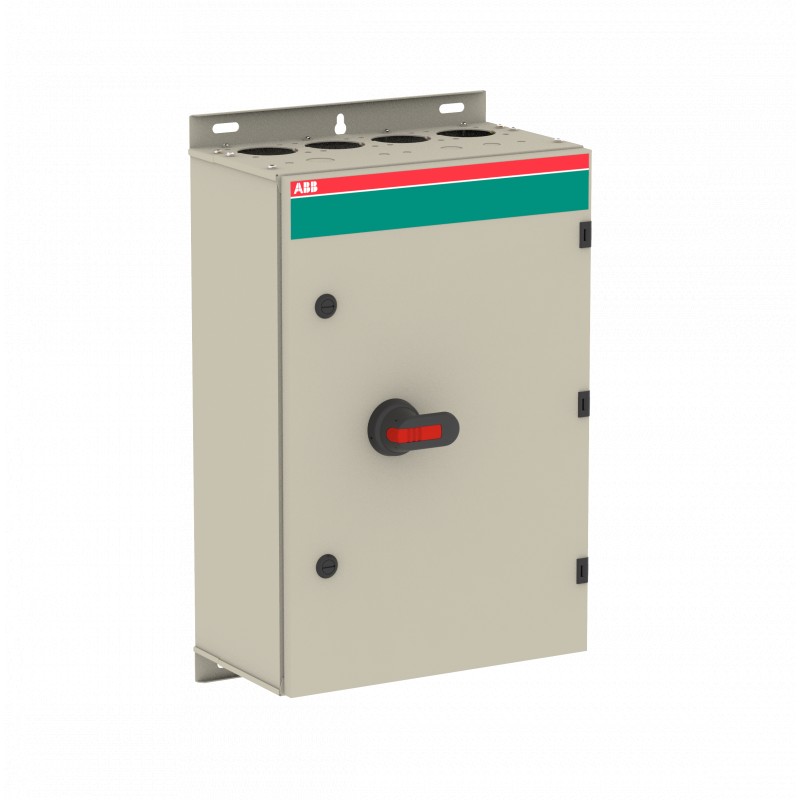

1SCA022340R1150 ABB Boxtrennschalter OT250KLRR3TZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022340R1150 ABB Boxtrennschalter OT250KLRR3TZ

1SCA022340R1150

ABB

Boxtrennschalter OT250KLRR3TZ

Sicherheitsschalter im Stahlblechgehäuse 3-polig 132 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,278.98
Stückpreis: $1,278.98
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP524dbbc1-c27f-457d-8413-fe1c3404757c Finnland (FI)
Vereinfachtes SCIPf641cba6-0d86-40fe-954a-f75771127846 Deutschland (DE)
e6d7500b-e5ef-4a83-bb2d-d2390c5db87c Polen (PL)
ea33336e-1f93-4163-a299-224a55c47da9 Italien (IT)
17acdd8c-5096-4586-a391-a18efe0a28a1 Belgien (BE)
a936dc0f-069b-4f29-b72f-6884b024697a Deutschland (DE)
f136c7d6-d3ad-4271-8529-2ba22ce7f429 Frankreich (FR)
d428dfdd-63df-42fd-8b1e-93129a686490 Deutschland (DE)
2ec0f0a9-ed9c-45c2-b369-b7ff71f90696 Griechenland (GR)
e230d242-62f6-4049-9a9c-4fa373fce7b2 Portugal (PT)
102d555d-b5be-495b-b6e1-8e00eef93a5e Polen (PL)
b37b650f-2fcc-481d-9a75-43d82466c6f5 Niederlande (NL)
4d11e910-7a91-42d2-95ff-3956aca5b8a0 Bulgarien (BG)
39de5836-ec63-409a-86c9-fae294c66cf9 Polen (PL)
cf030adf-204c-4113-8ff0-0033c586d466 Schweden (SE)
a42b77a2-a163-45c6-8bc6-2515a57b4d7b Ungarn (HU)
abe3f121-c739-4495-92e3-628687cd683d Frankreich (FR)
c30a1a44-0e19-48bb-a233-b604e693f094 Schweden (SE)
e40771c8-98eb-4c1b-b269-92c06a77a7c3 Estland (EE)
ac8d9fb8-437b-460b-a5a0-fa55401a59a7 Deutschland (DE)
f8aa848c-d9ef-46ec-9d14-134e51b28df8 Norwegen (NO)
a5e482f4-9155-4cbf-9fc2-a87f13cfcdb2 Belgien (BE)
0b3dce6b-d3b1-4f27-8161-72e3b8dcc80c Dänemark (DK)
33beef0c-2450-4a4e-835a-5172996ce9b2 Kroatien (CR)
5f78de5c-6cdc-4fc0-8667-b9b4035563ed Deutschland (DE)
a46b386e-ca06-4fe1-bdf6-88d24a031d2c Tschechische Republik (CZ)
922d68e5-b0aa-44ee-964b-65f0898eab36 Ungarn (HU)
d5494ebe-98d8-4320-9a80-8d037b3ba7d4 Spanien (ES)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM604023P4R.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht19.91 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 121.6 kg
EAN Verpackungseinheit 16417019116112
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 8 mm
PE-Schraubklemme 4pc,10 ... 70+4pc M8 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bedingter Bemessungskurzschlussstrom (Inc)40.5 kA
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Empfohlener SchraubendreherHauptstromkreis M8
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 22 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M8
AnzugsdrehmomentHauptstromkreis 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642705
E-Nummer (Norwegen)1429128
E-Nummer (Schweden)3140628
