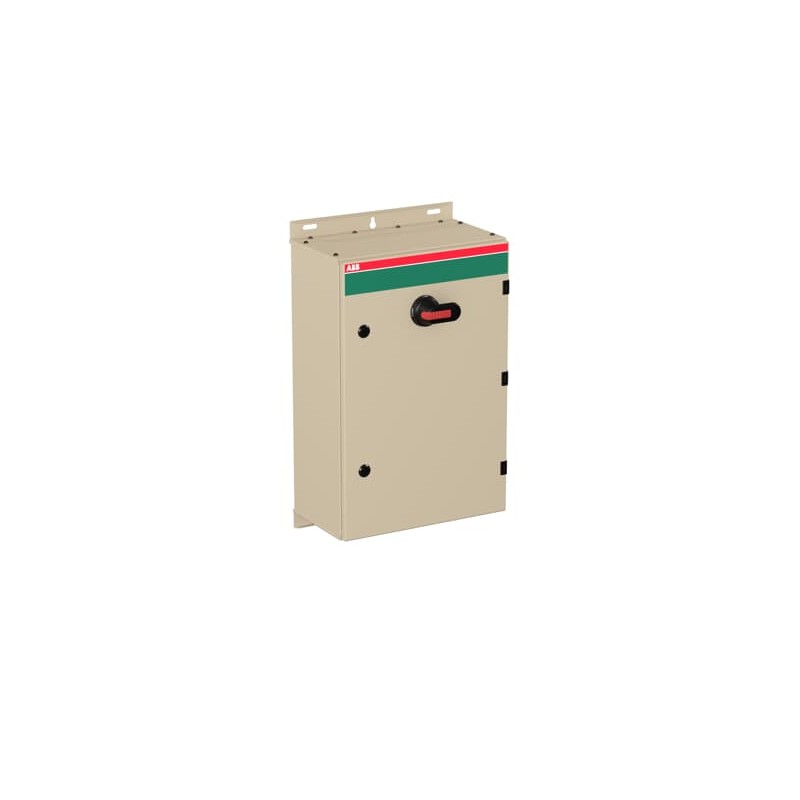

1SCA022281R6820 ABB Boxtrennschalter OT200KAUR3TZ
1SCA022281R6820
ABB
Boxtrennschalter OT200KAUR3TZ
Sicherheitsschalter im Stahlblechgehäuse 3-polig 110 kW 400 V mit schwarzem Griff, IP65 Einführung unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 026a69e8-a1d3-4e17-8ec7-b39c58afc7bd Finnland (FI) |
| Vereinfachtes SCIP | eb7b2ced-85ce-48de-884f-44c2abf284a8 Deutschland (DE) |
| 933335bd-6610-4809-8f40-8419ac1f37e8 Polen (PL) | |
| c3e206fd-ba67-4b7a-8cd3-f9e19b4ca3cb Italien (IT) | |
| d32ae6f5-0ea3-432c-9b6d-24ab641817b9 Schweden (SE) | |
| 6a67576a-3716-4305-b563-3b5addc76388 Ungarn (HU) | |
| 6c3980c3-f0f8-498d-a924-fb7d28f01ac5 Niederlande (NL) | |
| 8831fcc7-109d-4cdc-897c-4277d5593605 Polen (PL) | |
| 2dc8c75a-938c-4f47-85c0-34e96b36d1ea Frankreich (FR) | |
| 8dd53dd8-0469-44a9-8510-11f03bb07011 Griechenland (GR) | |
| 1c1c209d-ae78-471e-8f45-f6a8720d460b Bulgarien (BG) | |
| 295cdfd8-a90e-4e6a-bc2e-dcd73e1fb8b5 Polen (PL) | |
| 38020681-62eb-47c6-9eef-8bbf30e4bb88 Estland (EE) | |
| 60269d63-8641-4b26-82c3-4af5c52435a1 Schweden (SE) | |
| ac946b0a-b280-40ad-9ec0-5a44082c297e Tschechische Republik (CZ) | |
| 7cf6af2a-c1f1-454e-a147-cb8d365a7c1d Portugal (PT) | |
| c54b16ae-3bd9-4fde-800d-24f4dd65df46 Deutschland (DE) | |
| 90121039-08e6-4a69-818b-c79e653f6b26 Deutschland (DE) | |
| edd310cb-aac2-445a-8cb9-cf07d7bd5ae3 Frankreich (FR) | |
| ed18a0be-abac-47f8-8f56-b451409a7d0b Belgien (BE) | |
| 4526634b-bb8d-43f2-9504-70af7ce221e0 Kroatien (CR) | |
| cf72925a-d8b8-4c6c-81ca-9cc0f675636c Belgien (BE) | |
| 36a6e023-cf70-434b-867b-e1701d85bad5 Deutschland (DE) | |
| 775aa0bc-377a-44d2-8a31-65d5c6e56432 Norwegen (NO) | |
| 923094c2-b46b-42d6-b82e-cf15cde58d8c Dänemark (DK) | |
| 1794b8d0-0071-47b8-a159-83697a348335 Deutschland (DE) | |
| 65dfee2b-591f-468b-9ea3-3d0c52733bfc Ungarn (HU) | |
| 9cd5947c-0354-4be1-b017-1bc22131b706 Spanien (ES) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM604023PBL4R.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 21.91 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 23.6 kg |
| EAN Verpackungseinheit 1 | 6417019070391 |
| Technische Daten | |
| Position der Kabeleinführung | unten/unten |
| Kabeldurchführungen pro Seite | Blank / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Farbe | kieselgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang unten - Abgang unten |
| Position der PE-Klemmen | Zugang unten - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642803 |
| E-Nummer (Norwegen) | 1429146 |
| E-Nummer (Schweden) | 3140666 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 200 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 110 kW |
| Schaltleistung bei 400 V (EF009166) | 110 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
