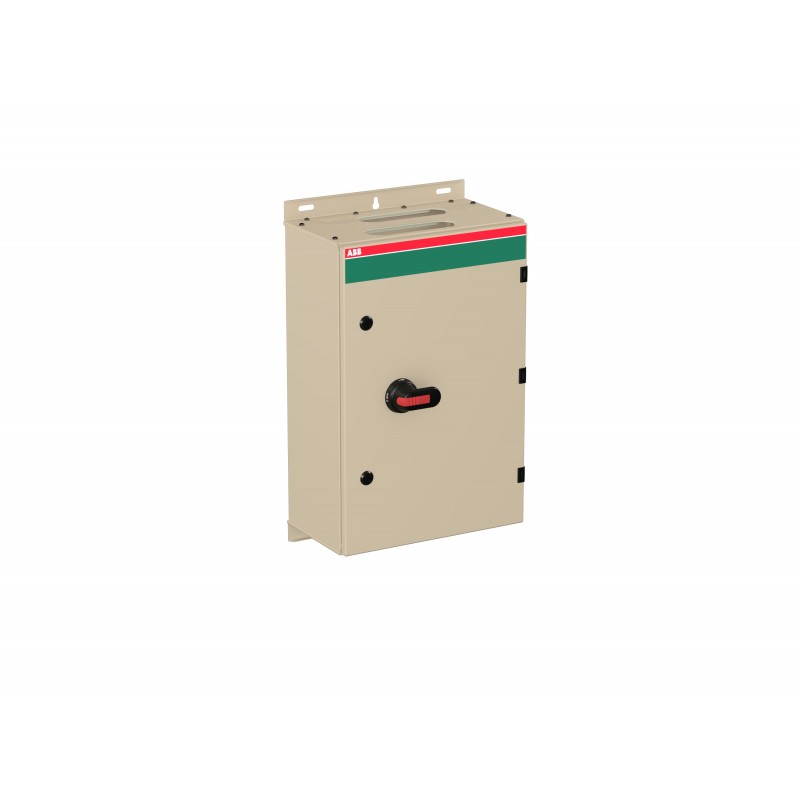

1SCA022281R5850 ABB Boxtrennschalter OT315KLCC3TZ

Artikel-Nr.: 1SCA022281R5850

Hersteller: ABB

Beschreibung:

Boxtrennschalter OT315KLCC3TZ
Sicherheitsschalter im Stahlblechgehäuse 3-polig 160 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.171,10 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP02111b7d-d14a-4f90-bc44-cfbf9b1b56c6 Finnland (FI)
Vereinfachtes SCIPb29f9ac4-58bc-459e-a508-0218e6b06db2 Deutschland (DE)
679626b0-f6a4-4016-80c7-e3b4faa80387 Polen (PL)
591ac1f4-9186-442b-a8fc-5a323788810e Belgien (BE)
9ac66def-3cdd-4935-9ca2-34a11fed1711 Ungarn (HU)
4deb7650-40f7-49b7-8cb3-066dad31d24d Spanien (ES)
d2d2c503-3b09-4cf6-bf9e-703e7c4997ad Schweden (SE)
93bb9ac3-6198-42cd-b410-ad53bf464fba Estland (EE)
0cd1df28-a7b8-487b-9b78-c4ff3f5a7314 Schweden (SE)
7019fda5-b6ae-49bb-99ef-e205919dca53 Frankreich (FR)
23d19542-a81c-40a5-926d-17d9acc62d2b Niederlande (NL)
72e5b010-f2a5-42b4-80a3-4dc311d9294b Polen (PL)
157cc848-7053-4746-9ab9-04beb16c4330 Griechenland (GR)
edbafe81-500f-4bef-bf0b-413b310e8e43 Bulgarien (BG)
01eac6fc-79dd-40a8-875f-f8085cfe8c2d Polen (PL)
af485235-fc67-49f4-b138-39317d6a081f Portugal (PT)
83455545-290e-443e-acfc-e0177c318553 Ungarn (HU)
d1eb2094-405a-4d89-9e52-de11e84c7872 Tschechische Republik (CZ)
dcdc1df8-0779-44ab-9617-c8f0cecbb8a9 Frankreich (FR)
d4a9b0a1-4782-4c45-a849-57ff71a12088 Deutschland (DE)
8510cefa-e0d6-438d-bfe7-46e7f4d7bdf6 Deutschland (DE)
0449ef19-93ac-4d03-8a52-83b98c60f46c Dänemark (DK)
df8a31b2-6f21-4c51-91ca-1cae42970dff Deutschland (DE)
822d6d3a-166f-4c51-a2aa-5d64123fdc9e Belgien (BE)
58d18729-575d-455f-9659-a967f4d56557 Kroatien (CR)
c5e6e1fc-9c8a-41a4-abe6-7853719b7a3c Italien (IT)
73fa116e-140e-434b-acca-1231e1e0199a Deutschland (DE)
9f62627d-baa3-4440-a5d2-1fd8a0ddc7e8 Norwegen (NO)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM604023P2C.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht19.91 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 121.6 kg
EAN Verpackungseinheit 16417019070346
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Farbekieselgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 10 mm
PE-Schraubklemme 4pc,10 ... 70+4pc M8 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 315 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Bedingter Bemessungskurzschlussstrom (Inc)61.5 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 160 kW
(500 V) 200 kW
(690 V) 250 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Empfohlener SchraubendreherHauptstromkreis M10
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 44 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M10
AnzugsdrehmomentHauptstromkreis 44 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642727
E-Nummer (Norwegen)1429110
E-Nummer (Schweden)3140610

ETIM for 1SCA022281R5850 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertJa
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert315 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert160 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert160 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Bodenmontage (EF025108)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertsonstige
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameMit vormontierter Verkabelung (EF016444)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert400 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert600 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert230 mm
