> ABB>Handschalter >1SCA022281R5420 ABB Boxtrennschalter OT200KLCC3TZ
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

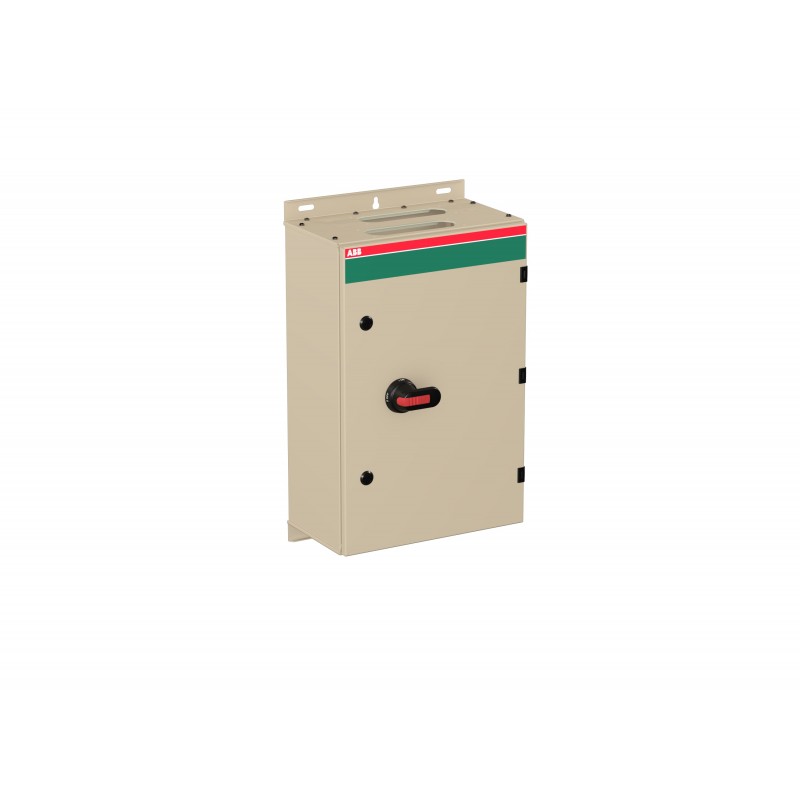

1SCA022281R5420 ABB Boxtrennschalter OT200KLCC3TZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022281R5420 ABB Boxtrennschalter OT200KLCC3TZ

1SCA022281R5420

ABB

Boxtrennschalter OT200KLCC3TZ

Sicherheitsschalter im Stahlblechgehäuse 3-polig 110 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,341.92
Stückpreis: $1,341.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP11c71cd7-7a20-4bf9-9743-6ae0269e13e6 Finnland (FI)
Vereinfachtes SCIP3a05348a-8877-4c76-b6b7-56f5ea0e9294 Deutschland (DE)
f105de05-bb44-4694-bc8a-2e20898386cc Polen (PL)
9395a740-08ee-4a9b-aafe-52051835b13e Italien (IT)
1ff61834-2dd1-48aa-b7fb-ee9681e1c42f Frankreich (FR)
2a7d4eb3-ec63-494d-afa5-8edaeadac0df Polen (PL)
d60c796e-2494-4ace-a131-cdd24b61bb41 Niederlande (NL)
16c964c7-53a2-495c-9f7c-5131dc4277bf Ungarn (HU)
24a792ed-98ed-4175-b8ce-3a93fbad5615 Schweden (SE)
9144f09b-184c-4974-b6f3-497209cca9ec Griechenland (GR)
9c479802-3462-4011-a099-27123e4499d2 Polen (PL)
d6a76f6c-6bff-4edc-9994-1e0ce19a3cdb Portugal (PT)
459dfa34-47d0-4b7d-945b-211f864285de Bulgarien (BG)
a77132da-caf1-4ec9-9126-62dc2da89c08 Estland (EE)
84a1e720-a12f-4457-8cb8-d54e252a326b Schweden (SE)
565fa80b-7107-4cc9-864d-5ddbaa06928a Tschechische Republik (CZ)
e6ce435f-ede6-4d66-9d2d-7dfab103a71d Deutschland (DE)
b2a7affc-87aa-411a-ad68-1f2594fdf861 Deutschland (DE)
5a88e11f-e0d1-4cde-9efd-6108fe754c20 Frankreich (FR)
8652e837-7613-4282-97cb-7290d776183a Belgien (BE)
d922c263-b731-4dbb-9485-870458e85373 Belgien (BE)
8fdb66ea-5df5-482f-91b9-3c7ce0495a65 Kroatien (CR)
116da4f7-a3b3-4b09-ae30-fd920d7386e7 Deutschland (DE)
994b5388-de1a-48eb-a433-3b926d1d7ba7 Deutschland (DE)
82a456ca-64a7-4b13-b639-28d0043f4478 Norwegen (NO)
005a5746-bb13-406f-b26c-b1c8b8b89288 Dänemark (DK)
14cd13d9-4f9f-4bae-b6fa-2c164f6b24a0 Ungarn (HU)
c8a2531e-56d1-44d6-a672-a717f54e1ad4 Spanien (ES)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM604023P2C.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht19.31 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 121 kg
EAN Verpackungseinheit 16417019070322
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Farbekieselgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 8 mm
PE-Schraubklemme 2pc,10 ... 70 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bedingter Bemessungskurzschlussstrom (Inc)40.5 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 160 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Empfohlener SchraubendreherHauptstromkreis M8
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 22 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M8
AnzugsdrehmomentHauptstromkreis 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642723
E-Nummer (Norwegen)1429106
E-Nummer (Schweden)3140606

Datasheet - PDF

▲
