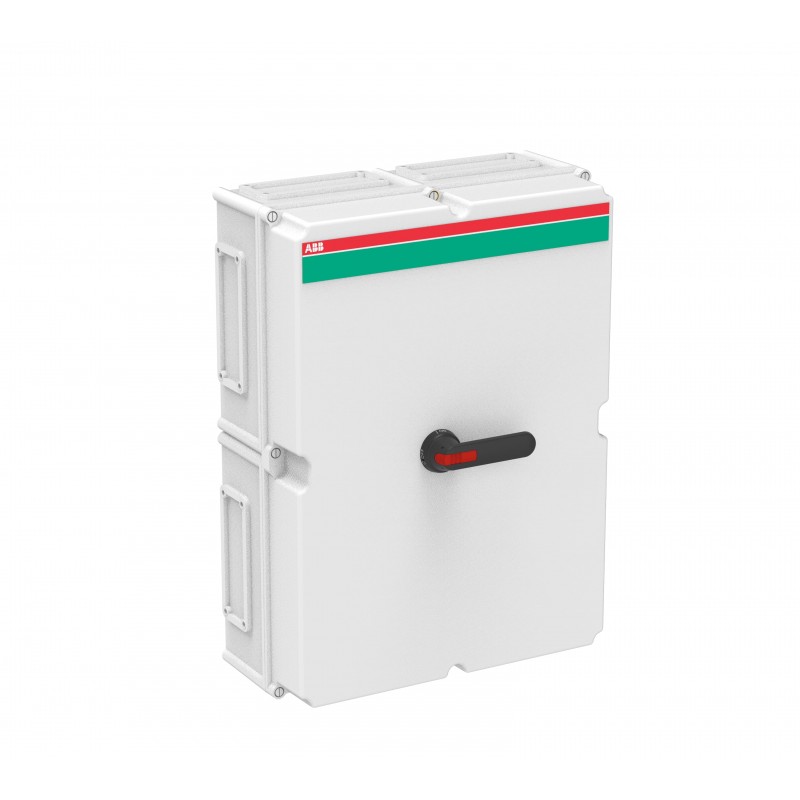

1SCA022277R1030 ABB Boxtrennschalter OT630KFCC3T
1SCA022277R1030
ABB
Boxtrennschalter OT630KFCC3T
Sicherheitsschalter im Kunststoffgehäuse 3-polig 355 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | e4994224-7d7e-4189-963b-af6e1bd92438 Finnland (FI) |
| Vereinfachtes SCIP | 390ea437-37cf-4ad9-a932-ff50bdeb4e53 Deutschland (DE) |
| 522db9c5-bf29-4f4b-a6a0-5c29919cc991 Schweden (SE) | |
| 6a5ef2d1-0ab6-4b0f-ad31-ef76f2ec9969 Belgien (BE) | |
| b72b47a1-324f-415f-b710-aad93e616bc6 Polen (PL) | |
| 457b67c3-2b65-4aed-9afb-bf6a7a0b758f Norwegen (NO) | |
| f045191e-7f05-42f2-8250-a15b22251910 Belgien (BE) | |
| 93721199-d382-4f4c-8596-eac4dff40c8f Italien (IT) | |
| 467fbc11-9f9c-420f-9e44-bb273fd4da1b Frankreich (FR) | |
| 7bb34fd8-4bab-4d43-b25a-44d26a3bdc32 Deutschland (DE) | |
| 9e53d75c-bd9b-4453-8c0f-1e51bc5f2c1c Deutschland (DE) | |
| d97672c6-0c39-4287-8153-b4f17f5698de Dänemark (DK) | |
| 4bfcf7d7-bb7d-49af-978f-150f4e1a320f Schweden (SE) | |
| cd260c1c-45eb-48c2-853d-8bc5957e98fb Deutschland (DE) | |
| 9d6bd6b5-dfb2-4bbd-9e12-714c1f1bef1e Deutschland (DE) | |
| 75d1f483-11f9-4f09-b7c7-0e3ba7fffa74 Tschechische Republik (CZ) | |
| 3cfb6c10-5506-4563-bbd4-311c881294ce Polen (PL) | |
| 47ef714f-ddb7-4077-ba0a-85dce94d2f80 Niederlande (NL) | |
| f01e08b8-d794-4d4b-84d7-2e3d565ca553 Frankreich (FR) | |
| 3875ce14-8096-42e7-aada-264f2e0ecabe Estland (EE) | |
| 7dbeb1a8-6334-4fd6-869b-a4dc2aa40093 Ungarn (HU) | |
| 1fbadae0-f6cd-4ffd-9e9c-ba534bb106c6 Kroatien (CR) | |
| 63548419-d66a-4e0b-9414-97a6caae3d4c Griechenland (GR) | |
| 3b5b567f-42b4-435a-bc23-810b4124f98d Polen (PL) | |
| 4aff552b-1e1b-45e2-9304-f823415b3772 Bulgarien (BG) | |
| 523eabc8-6b96-4854-ac9b-81b1b05f1b04 Ungarn (HU) | |
| 93c2f228-7e2c-4958-9003-802b2f6bf998 Portugal (PT) | |
| 0a0b9fd6-f914-4c7e-89a0-f32865c78a83 Spanien (ES) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340015M0004 |
| Mechanische Zeichnungen | OTPK765625P2II.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 560 mm |
| Höhe (Netto-Abmessung) | 760 mm |
| Tiefe (Netto-Abmessung) | 250 mm |
| Nettogewicht | 18.33 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 575 mm |
| Länge Verpackungseinheit 1 | 780 mm |
| Höhe Verpackungseinheit 1 | 340 mm |
| Bruttogewicht Verpackungseinheit 1 | 20.5 kg |
| EAN Verpackungseinheit 1 | 6417019063362 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xII-flange / 2xII-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 570 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 25 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 90 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 80 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340029D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642421 |
| E-Nummer (Norwegen) | 1429314 |
| E-Nummer (Schweden) | 3140236 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 570 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 570 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 20 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 315 kW |
| Schaltleistung bei 400 V (EF009166) | 315 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
