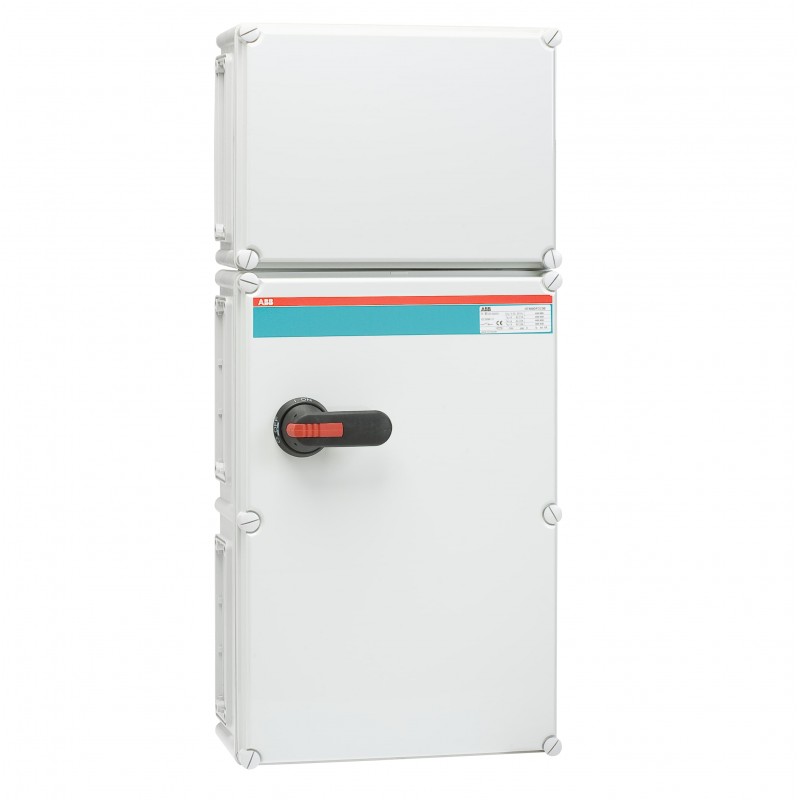

1SCA022277R0490 ABB Boxed Trennschalter OT400DFCC3T Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022277R0490 ABB Boxed Trennschalter OT400DFCC3T

1SCA022277R0490

ABB

Boxed Trennschalter OT400DFCC3T

Sicherheitsschalter im Kunststoffgehäuse 3-polig 220 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,342.03
Stückpreis: $1,342.03
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP3fba797c-37e6-485d-b2b9-f5c5f3da3053 Finnland (FI)
Vereinfachtes SCIPa896705e-e89d-4fc2-bb45-cfbbc2113123 Deutschland (DE)
33a6131a-e412-4906-9093-8771f82a16ad Norwegen (NO)
7fb0dc93-bb96-4040-b7c4-837652850a61 Ungarn (HU)
a82183b5-3266-40bb-bf6a-9251aa17685c Estland (EE)
57074bea-f833-4840-bc68-c5358a56c807 Kroatien (CR)
2893db37-5192-4f7f-a276-0d49edfd0770 Griechenland (GR)
b0d84869-240b-4e49-9299-737d45a92fc2 Niederlande (NL)
d19a2106-89df-4f74-a127-7cfc8df8783f Tschechische Republik (CZ)
3280c8f3-d8da-4a76-8813-9f7e2d6c07db Polen (PL)
5271e441-926b-4137-b18e-0ce9d111a5a8 Frankreich (FR)
76e54d9c-8006-4d81-a020-11e57d0b6c87 Spanien (ES)
93ecc24a-8def-407f-96a7-72832c1fa7b4 Bulgarien (BG)
85b2da21-bced-4da6-9556-992e76a3930f Portugal (PT)
4409a7ce-e86a-4c14-ba07-facd2ace16cf Ungarn (HU)
aedc0196-a7cc-438d-9f3f-a645daf4eefc Deutschland (DE)
e260ac80-7e59-49cc-9b9d-8c55f42c30bd Italien (IT)
9436fe95-b05b-429d-aa03-46691a60af94 Belgien (BE)
d7851f1e-3cf0-40a2-863b-16db9a625fc2 Polen (PL)
d5707dbe-e48a-4228-8e1c-ba3bef8426c6 Schweden (SE)
3693534e-1859-49dd-9348-305e8b34da63 Belgien (BE)
f01840e2-f478-484d-8e61-69cf2c7aee89 Deutschland (DE)
97f5e049-7983-4db7-aaaf-aa5028f0ba2a Polen (PL)
778cddd3-5549-40fc-9a47-31cfa3070ab5 Deutschland (DE)
5dc70f57-00f6-4cb8-992f-c75e6d068cfa Deutschland (DE)
b0d0dc25-afdb-4ca6-a720-b84be62f8392 Dänemark (DK)
9018717d-cdfb-4d01-8e80-d58ad97f8f9c Frankreich (FR)
11889ba3-7b24-4c7a-8a35-cfff3f1e49b2 Schweden (SE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340015M0004
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)380 mm
Höhe (Netto-Abmessung)840 mm
Tiefe (Netto-Abmessung)180 mm
Nettogewicht14.206 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1910 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 116.4 kg
EAN Verpackungseinheit 16417019063331
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro SeiteII-flange / II-flange
Farbelichtgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 10 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Schutzart(nach IEC 60529) IP65
GehäusematerialKunststoff
Grifffarbeschwarz
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 10 W
Bedingter Bemessungskurzschlussstrom (Inc)61.5 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Empfohlener SchraubendreherHauptstromkreis M10
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 44 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M10
AnzugsdrehmomentHauptstromkreis 44 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642416
E-Nummer (Norwegen)1429312
E-Nummer (Schweden)3140234
