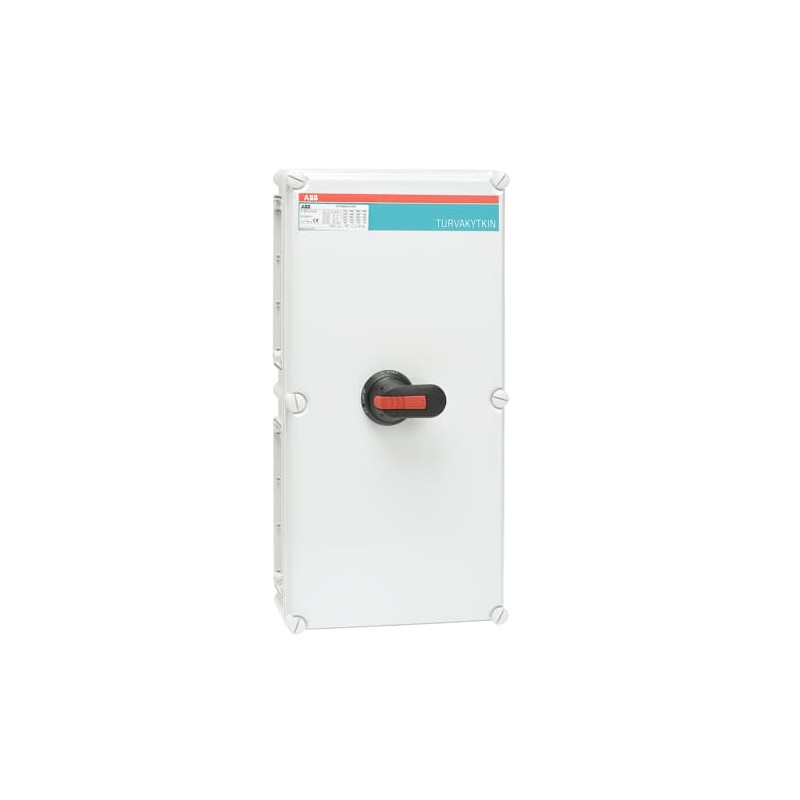

1SCA022276R8830 ABB Boxed Trennschalter OT250KFCC3T
1SCA022276R8830
ABB
Boxed Trennschalter OT250KFCC3T
Sicherheitsschalter im Kunststoffgehäuse 3-polig 132 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 17fd61fa-5bdf-405f-b479-6e410e31a63d Finnland (FI) |
| Vereinfachtes SCIP | edb7c5ed-91ee-4879-89c3-4ed40ae8612d Deutschland (DE) |
| 89e8acd3-33b3-47c9-a760-d594a45a87f0 Polen (PL) | |
| 3c5fa5fe-de7b-4097-b6e7-4997cdb53b6f Spanien (ES) | |
| bfa28274-3760-47c5-b5c3-58198103767b Belgien (BE) | |
| 73a6b23e-2bda-4e2d-ae99-d43b4475548a Ungarn (HU) | |
| 134c6c9d-d707-4666-b9e8-7ab570805edf Polen (PL) | |
| 695c241d-f03b-4275-a985-81f056907fc6 Bulgarien (BG) | |
| 0f93d6a4-3124-4cfa-87de-34ab2bcf25f5 Griechenland (GR) | |
| b9d0e652-f8fc-43fe-98fa-8b52f8e2dda0 Portugal (PT) | |
| 774c123d-5677-40ff-ba69-333482efe3d2 Schweden (SE) | |
| 5d8c58f4-80c6-4c1e-8ef0-279c721b51ba Estland (EE) | |
| a9fbefe5-60c4-4f68-8d47-6e21060684d5 Ungarn (HU) | |
| 9f523786-1992-473b-b53d-ef1ef9419772 Polen (PL) | |
| b606eca1-d121-404b-a86b-22c72a4806bf Frankreich (FR) | |
| c3c0839b-1bfb-4b18-8703-1c332424df3d Tschechische Republik (CZ) | |
| aa889c2e-4237-4b3d-b1e9-573b0be57f32 Deutschland (DE) | |
| 2e4f4b04-9f29-4f06-8101-dc82edc8fced Frankreich (FR) | |
| b010d8f4-a301-43af-8e70-ae3af9f57e18 Deutschland (DE) | |
| 56d30019-d24c-4085-a8a7-341f0ed01bd3 Niederlande (NL) | |
| e7921484-446d-41bc-8953-fdf9f36b5dc2 Schweden (SE) | |
| b8387355-0060-4a9f-ab74-1877b666ed24 Italien (IT) | |
| e009dfcc-8e26-4c43-9277-6dfaff613950 Deutschland (DE) | |
| e7eaad53-84bd-4943-8425-62c4ca58881a Kroatien (CR) | |
| 17114208-0521-4ef0-b305-36d676a0e0bc Belgien (BE) | |
| 73218bb2-51d6-4f4d-ba28-26dcb446bd93 Norwegen (NO) | |
| b0719754-1cdd-40cc-b945-bde7b8128211 Dänemark (DK) | |
| 1bc80046-df67-4507-8a47-f1dfd7d3162a Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340015M0004 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 560 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 7.063 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 9.3 kg |
| EAN Verpackungseinheit 1 | 6417019063256 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | II-flange / II-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642406 |
| E-Nummer (Norwegen) | 1429308 |
| E-Nummer (Schweden) | 3140230 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 132 kW |
| Schaltleistung bei 400 V (EF009166) | 132 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
